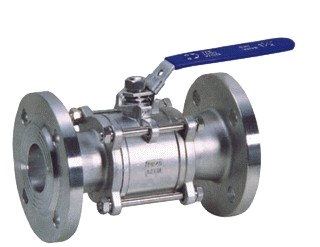

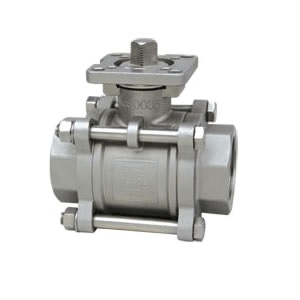

一、Q41F三片式法蘭球閥概述：
廣式法蘭球閥公稱壓力:1.6-4.0MPa 適用溫度范圍:-20~232℃~350℃適用介質:水、油、氣及某些腐蝕性液體。
二、主要零件材料：
|
適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
水、蒸汽、油品 |
Q11F-16C、Q11F-25C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不 |
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL |
聚四氟乙烯PTFE對位聚苯PPL |
|
硝酸類 |
Q11F-16P、Q11F-25P |
SS304/1Cr18Ni19Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸類 |
Q11F-16R、Q11F-25R |
SS316/Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |

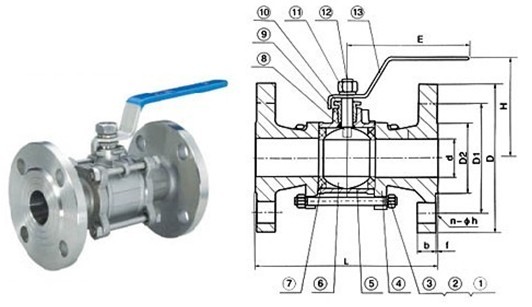

三、主要尺寸：
|
公稱通徑 |
d |
d2 |
L |
D |
D1 |
D2 |
b |
f |
Z-d1 |
H |
W |
|
|
DNmm |
in |
|||||||||||
|
15 |
1/2 |
10 |
15 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
60 |
110 |
|
20 |
3/8″ |
12.6 |
20 |
106 |
75 |
105 |
55 |
14 |
2 |
4-14 |
65 |
110 |
|
25 |
1″ |
17 |
24 |
109 |
85 |
115 |
65 |
16 |
2 |
4-14 |
70 |
110 |
|
32 |
1 1/4″ |
22 |
32 |
126 |
100 |
135 |
78 |
16 |
2 |
4-18 |
85 |
145 |
|
40 |
1 1/2″ |
25 |
38 |
136 |
110 |
145 |
85 |
16 |
3 |
4-18 |
90 |
145 |
|
50 |
2″ |
32 |
46 |
154 |
125 |
160 |
100 |
18 |
3 |
4-18 |
98 |
177 |
|
65 |
2 1/2″ |
44 |
60 |
170 |
145 |
180 |
120 |
20 |
3 |
8-18 |
110 |
190 |
|
80 |
3″ |
50 |
72 |
195 |
160 |
195 |
135 |
22 |
3 |
8-18 |
130 |
240 |
|
100 |
4″ |
65 |
92 |
215 |
180 |
215 |
155 |
22 |
3 |
8-18 |
150 |
260 |
四、選型
球閥分有：浮動球球閥、固定球球閥、軌道球閥、V型球閥、三通球閥、不銹鋼球閥、鍛鋼球閥、卸灰球閥、抗硫球閥、三通球閥、氣動球閥、電動球閥、卡套球閥、焊接球閥。由于球閥通常用橡膠、尼龍和聚四氟乙烯作為閥座密封圈材料，因此它的使用溫度受到閥座密封圈材料的限制。球閥的截止作用是靠金屬球體在介質的作用下，于塑料閥座之間相互壓緊來完成的(浮動球球閥)。閥座密封圈在一定的接觸壓力作用下，局部地區發生彈塑變形。這一變形可以補償球體的制造精度和表面粗糙度，保證球閥的密封性能。又由于球閥的閥座密封圈通常采用塑料制成，故在選擇球閥的結構和性能上，要考慮球閥的耐火和防火，特別是在石油、化工、冶金等部門，在易燃、易爆介質的設備和管路系統中使用球閥，更應注意耐火和防火。通常，在雙位調節、密封性能?chē)?yán)格、泥漿、磨損、縮口通道、啟閉動作迅速(1/4轉啟閉)、高壓截止(壓差大)、低噪聲、有氣穴和氣化現象、向大氣少量滲漏，操作力矩小、流體阻力小的管路系統中，推薦使用球閥。球閥也適用于輕型結構、低壓截止(壓差小)、腐蝕性介質的管路系統中。在低溫(深冷)裝置和管路系統中也可選用球閥。在冶金行業的氧氣管路系統中，需使用經過嚴格脫脂處理的球閥。在輸油管線和輸氣管線中的主管線需埋設在地下時，需使用全通徑焊接式球閥。在要求具有調節性能時，需選用帶V形開口的專用結構的球閥。在石油、石油化工、化工、電力、城市建設中，工作溫度在200度以上的管路系統可選用金屬對金屬密封的球閥。
五、安裝注意事項
(1)取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
(2)安裝前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。
(3)準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
(4)在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
(5)本類閥應安裝在管道的水平方向或垂直方向。
(6)安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
(7)與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
六、其他技術參數備注
(1) Q41F廣式法蘭球閥價格由口徑、材質、壓力的不同而異，恕不公布價格！
(2)連接形式：螺紋、法蘭、焊接、對夾等
(3)傳動方式：手動、蝸輪傳動、齒輪傳動、氣動、電動等
(4)口徑從DN6-DN600；壓力從1.0MPA-64MPA；溫度-100℃-600℃
(5)材質有：碳鋼、不銹鋼、合金鋼、鉻鉬鋼、低溫鋼、球墨鑄鐵及其他特殊鋼；
(6)三通或四通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。
