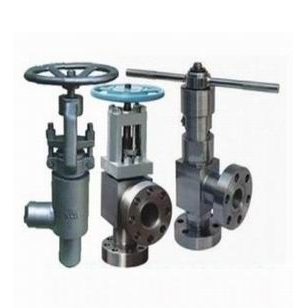

一、J44Y高壓角式截止閥概述：

J44Y高壓角式截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。角式截止閥又稱角閥，閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。

角式截止閥只適用于全開和全關，不允許作調節和節流。截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制截止閥的密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關“角式截止閥” 的力比開“角式截止閥”的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

二、應用范圍：
角型截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥產品適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道，適用于≤425℃的蒸汽、油品、水等介質。

1、基本結構形式：角式
2、公稱壓力：PN1.6-6.4(MPa)
3、公稱通徑：DN15-300（mm）

三、結構特點：

標準規范：

設計制造標準：GB/T 12233、GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

四、主要性能規范：

公稱壓力PN	1.6	2.5	MPa
殼體試驗壓力PT	2.4	3.75
高壓密封試驗壓力	1.76	2.75
低壓氣密封試驗	0.5 - 0.7
適用介質	水、油品、蒸汽
適用溫度	≤425℃

五、主要外形尺寸：

型號	DN	L	D	D1	M	D2	Dn	Dn	b	Z-φd	L0	H	H1	重量
AJ44H-320 AL44H-320	3	60	70	42	M14×1.5	10	3	-	15	3-16	100	71	77	1.25
AJ44H-320 AL44H-320	6	60	70	42	M14×1.5	10	6	-	15	3-16	150	80	94	1.25
J44Y-160 L44Y-160	10	90	95	60	M24×2	10	10	10	20	3-18	200	260	275	5.7
J44Y-160 L44Y-160	15	105	95	60	M24×2	16	15	16	20	3-18	200	268	288	6.2
J44Y-320 L44Y-320	10	90	95	60	M24×2	10	10	10	20	3-18	200	260	275	5.7
J44Y-320 L44Y-320	15	105	105	68	M33×2	17	15	17	20	3-18	200	268	288	6.8

型號	DN	L	D	D1	M	D2	Dn	Dn	b	Z-φd	L0	H	H1	重量
J44Y-160 L44Y-160	25	120	105	68	M33×2	28	23	23	20	3-18	300	225	245	9.1
	32	135	115	80	M42×2	37	29	29	22	4-18	300	222	248	11
	40	165	165	115	M52×2	47	39	39	28	6-26	350	265	300	20
	50	190	165	115	M64×3	59	50	50	32	6-26	400	303	345	30
J44Y-320 L44Y-160	25	120	115	80	M42×2	35	23	23	22	4-18	300	225	245	10.8
	32	132	135	95	M48×2	41	29	29	25	4-22	300	222	248	13.5
	40	165	165	115	M64×3	58	39	42	32	6-26	350	265	300	23
	50	190	200	145	M80×3	70	50	53	40	6-29	400	303	345	39.2
GL44H-160 GL44Y-160	65	215	200	145	M80×3	73	60	65	40	6-29	710	430	490	81
	80	260	225	170	M100××3	93	75	80	50	6-33	810	520	600	138
	100	290	260	195	M125×4	115	95	99	60	6-36	850	595	685	223
GL44H-320 GL44Y-320	65	215	225	170	M100×3	90	60	68	50	6-33	710	430	490	93
	80	260	260	195	M125×4	112	75	85	60	6-36	810	520	600	158
	100	290	300	235	M155×4	130	95	103	75	8-39	850	595	285	228
