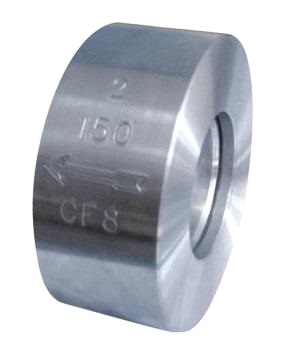

一、H71對夾升降式止回閥概述：
該產品采用對夾式連接，結構緊湊，閥瓣沿著中心定位作 升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。
應用范圍：
對夾升降式止回閥適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN15～DN1200、NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
結構特點：
1. 結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2. 體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3. 閥瓣關閉快速，水錘壓力??；
4. 水平管道或垂直管道均可使用，安裝方便；
5. 對夾升降式止回閥流道通暢、流體阻力小；
6. 動作靈敏、密封性能好；
7. 閥瓣行程短、關閥沖擊力??；
8. 整體結構、簡單緊湊、造型美觀；
9. 使用壽命長、可靠性高。
標準規范：
設計制造標準：JB/T 8937
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
二、執行標準：
設計制造：JB/T8937
結構長度：JB/T8937
配管法蘭：JB/T74
試驗與檢驗：JB/T9092-1999
產品型號：H71H、H71W
尺寸范圍：DN15～DN300
壓力等級：1.6～6.4MPa
殼體材料：碳鋼、不銹鋼
適用介質：氣體、液體、蒸汽
操作方式：自動

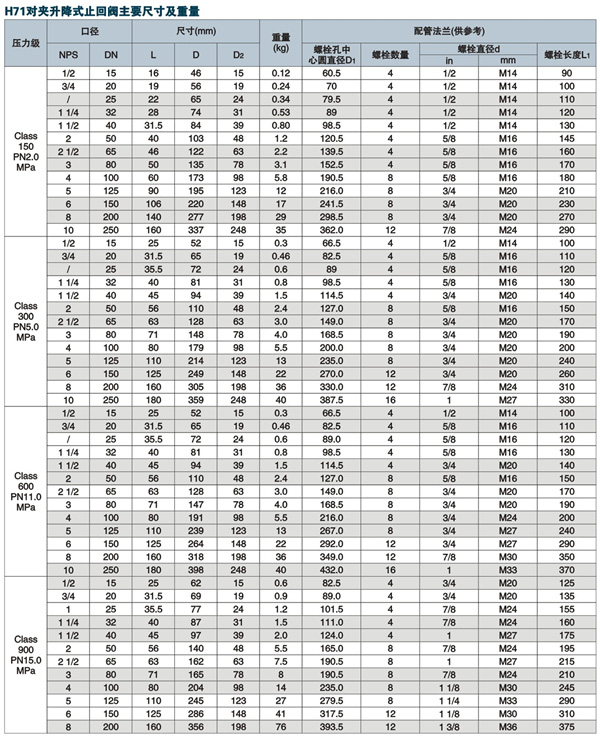

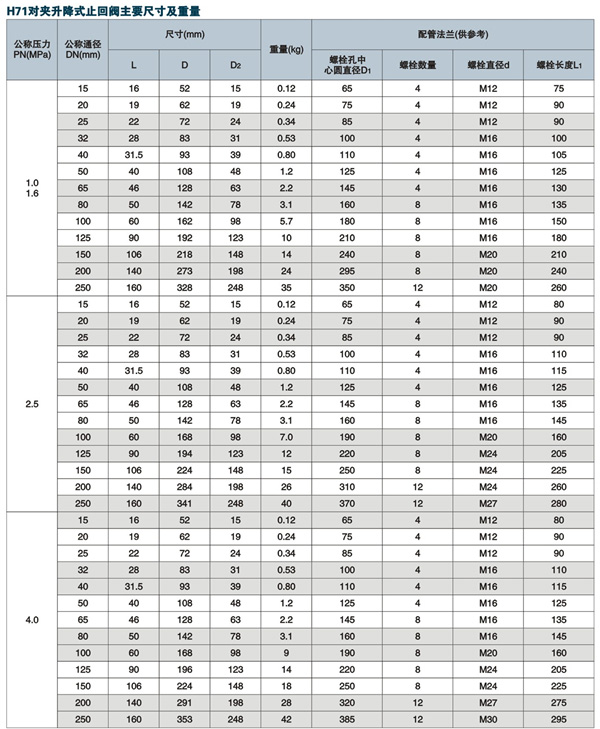

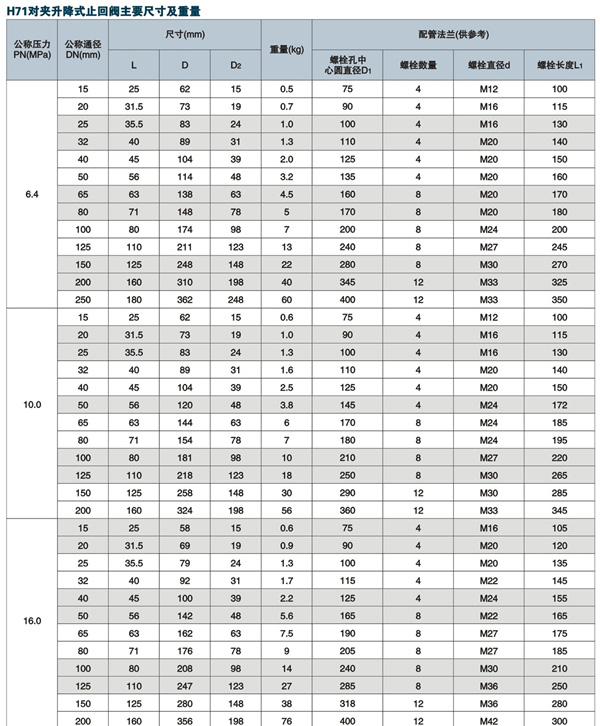

三、安裝尺寸：
| 公稱通徑 | 閥門全開啟 時的流體阻 力系數ξ |
常溫下閥門全開啟時的水流量系數 | 流體的流向 | ||||
| DN | NPS | Kv(m3/h) | Cv(U.S) | Cv(U.K) | ↑ | → | |
| 開啟壓力近似值KPa | |||||||
| 50 | 2 | 2.6 | 63 | 74 | 62 | 2 | 1 |
| 65 | 21/2 | 2.4 | 109 | 128 | 107 | 2 | 1 |
| 80 | 3 | 2.3 | 172 | 201 | 169 | 2 | 1 |
| 100 | 4 | 2.0 | 289 | 338 | 283 | 2 | 1 |
| 125 | 5 | 1.8 | 476 | 557 | 466 | 2 | 1 |
| 150 | 6 | 1.5 | 750 | 878 | 735 | 2 | 1 |
| 200 | 8 | 1.3 | 1432 | 1675 | 1403 | 2 | 1 |
| 250 | 10 | 1.2 | 2330 | 2726 | 2283 | 2 | 1 |
| 300 | 12 | 1.0 | 3676 | 4301 | 3602 | 2 | 1 |
| 350 | 14 | 0.9 | 5274 | 6171 | 5169 | 2 | 1 |
| 400 | 16 | 0.8 | 7306 | 8548 | 7160 | 3 | 1 |
| 450 | 18 | 0.8 | 9246 | 10818 | 9061 | 3 | 1 |
| 500 | 20 | 0.8 | 11415 | 13356 | 11187 | 3 | 1 |
| 600 | 24 | 0.7 | 17573 | 20560 | 17222 | 3 | 1 |
| 700 | 28 | 0.7 | 23919 | 27985 | 23441 | 4 | 1 |
| 750 | 30 | 0.7 | 27458 | 32126 | 26909 | 4 | 1 |
| 800 | 32 | 0.7 | 31241 | 36552 | 30616 | 4 | 1 |
| 900 | 36 | 0.7 | 39539 | 46261 | 38748 | 4 | 1 |
| 1000 | 40 | 0.7 | 48814 | 57112 | 47838 | 4 | 1 |
| 1050 | 42 | 0.7 | 53817 | 62966 | 52741 | 4 | 1 |
| 1200 | 48 | 0.7 | 70292 | 82242 | 68886 | 4 | 1 |
