一、H77H對夾蝶型止回閥概述：

止回閥安裝在管路系統，其主要作用是防止介質倒流，止回閥是一種依靠介質壓力開啟和關閉的自動閥門。以往國內普遍采用的是H44型法蘭連接旋啟式止回閥和H41型法蘭連接升降式止回閥，這種傳統的止回閥體積笨大，流體阻力大，閥門關閉時水錘壓力高，安裝、維修難，使用壽命短。
對夾雙瓣式止回閥本廠生產的H76X型對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所為適用。

蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用

二、產品特點：

1、體積小，重量輕，結構緊湊、維修方便

2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉

3、因速閉作用，可防止介質倒流

4、閥體結構長度尺寸小，剛性好

5、安全方便，可用于水平垂直兩個方向安裝

三、執行標準：

1、法蘭連接尺寸：GB/T1724.1-98

2、結構長度：GB/T12221-1989，ISO5752-82

四、性能參數：

型號	工作壓力（MPa）	適用溫度（℃）	適用介質	閥體材料
H76H-10C～40	1.0～4.0	－29～425	水、蒸汽、油品	碳鋼
H76W-10P～25	1.0～2.5	≤150	硝酸類	不銹鋼
H76Y-40P	4.0	≤150	硝酸類	不銹鋼

對夾式蝶型止回閥主要零部件材料：

零件名稱	閥體	閥瓣	閥桿	彈簧	閥座
材料	鑄鐵、鑄鋼	碳鋼	不銹鋼	不銹鋼	丁腈橡膠

對夾式蝶型止回閥主要零部件材料：

零件名稱	閥體	閥瓣	閥桿	彈簧	閥座
材料	鑄鐵、鑄鋼	碳鋼	不銹鋼	不銹鋼	丁腈橡膠

對夾式蝶型止回閥主要技術參數:

型號

公稱壓力 PN(MPa)

強度試驗壓力(MPa)

密封試驗壓力(MPa)

適用溫度

適用介質

H76X-10

1.0

1.5

1.1

≤80℃

清水

污水

H76X-16

1.6

2.4

1.76

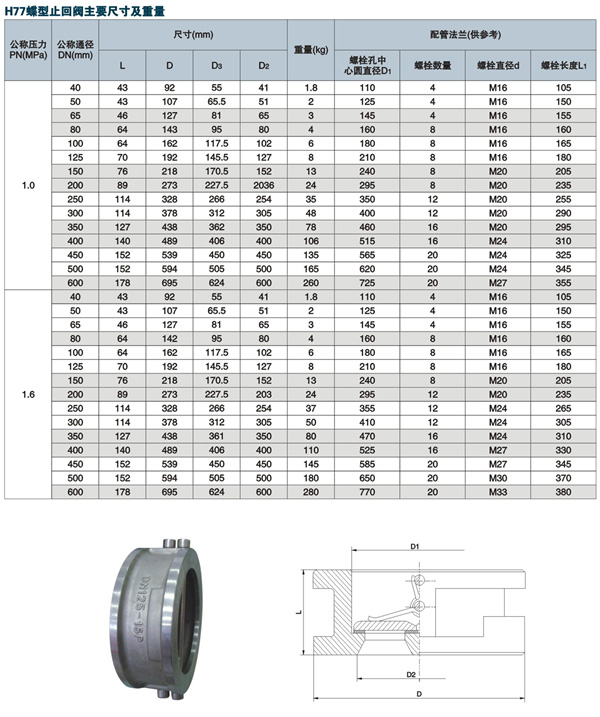

對夾式蝶型止回閥主要外形尺寸：

公稱通徑 DN(mm)	L(mm)	H(mm)	D(mm)
公稱通徑 DN(mm)	L(mm)	H(mm)	1.0MPa	1.6MPa
50	43	60	105	105
65	46	73	124	124
80	64	89	142	142
100	64	110	162	162
125	70	141	192	192
150	76	168	218	218
200	89	219	272	273
250	114	273	328	328
300	114	324	378	384
350	127	356	438	444
400	140	418	489	495
450	152	457	540	555
500	152	526	594	616
600	178	626	695	734
700	229	672	810	804
800	241	778	916	910
900	241	878	1016	1010
1000	300	914	1124	1128
