一、Y44H波紋管減壓閥概述：

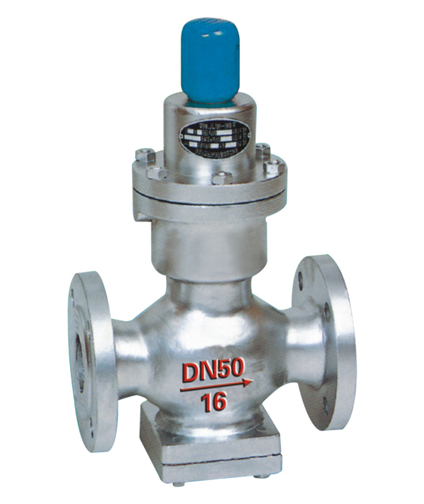

波紋管減壓閥
型號：Y44H
公稱通徑：DN20-50mm
壓力等級：PN1.0MPa
材質：碳鋼、不銹鋼
波紋管減壓閥用途說明
波紋管減壓閥用于溫度在200℃以下的蒸汽、空氣、水無腐蝕性介質的管路上，使通過閥體的介質壓力保持恒定，以適應工作需要。閥前進口壓力P1由1.0-0.1MPa，減壓閥后出口壓力P2為0.4-0.05MPa，閥前與閥后的壓力差不大于0.6MPa，也不應小于0.05MPa。
二、使用原理和結構說明：
1,閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱，波紋管和彈簧因受介質壓力的擠壓而壓縮，閥瓣隨著閥桿位移，閥瓣產生對閥體密封圈的關閉，將閥前介質截止，不作閥后介質壓力的補充。當閥后的介質壓力降低，波紋管因受調節彈簧的徑項力，使波紋管疊紋變形，閥桿將閥瓣頂開。使介質通過閥體密封圈補充閥后壓力的降低。
2，波紋管減壓閥是由閥體、閥蓋、閥瓣、閥體密封圈、閥桿、波紋管、調節彈簧等零件組成，體腔進口組裝有閥瓣、閥體密封圈和輔彈簧，輔彈簧是保持閥瓣和閥體密封圈自動的密封，出口體腔組裝彈性密封元件（波紋管）即保證閥后介質壓力的泄漏和克服壓力不均勻度的補償。螺釘是調整彈簧負荷壓力減壓閥工作性能。
三、主要技術參數和性能指標：
|
公稱壓力（MPa） |
0.6 |
1.0 |
1.6 |
|
殼體試驗壓力（MPa） |
0.9 |
1.5 |
2.4 |
|
密封試驗壓力（MPa） |
0.6 |
1.0 |
1.6 |
|
高進口壓力（MPa） |
0.6 |
1.0 |
1.6 |
|
出口壓力范圍（MPa） |
0.05-0.4 |
0.1-0.8 |
0.1-1.0 |
|
壓力特性偏差（MPa）△P2P |
GB12244-1989 |
||
|
流量特性偏差（MPa）△P2G |
GB12244-1989 |
||
|
小壓差（MPa） |
0.1 |
0.15 |
0.15 |
|
滲漏量 |
GB12245-1989 |
||
四、主要零件材料：
|
零件名稱 |
零件材料 |
|
閥體、閥蓋 |
WCB |
|
底蓋 |
WCB |
|
閥座、閥瓣 |
2Cr13 |
|
波紋管 |
1Cr18N9Ti |
|
波紋管上墊 |
2Cr13 |
|
波紋管下墊 |
2Cr13 |
|
號向座 |
2Cr13 |
|
主閥彈簧 |
50CrVA |
|
調節彈簧 |
60S12Mn |

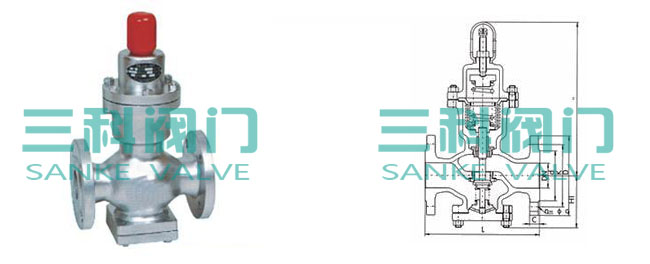

五、 連接尺寸（PN0.6-1.6MPa）：
|
公稱通徑DN |
外形尺寸 |
連接尺寸 |
|||||||||||||||||
|
L |
H |
H1 |
PN1.6MPa |
PN1.6MPa |
PN1.6MPa |
||||||||||||||
|
0.6/1.0MPa |
1.6MPa |
D |
K |
n-Φ |
d |
C |
D |
K |
n-Φ |
d |
C |
D |
K |
n-Φ |
d |
C |
|||
|
15 |
140 |
140 |
290 |
90 |
80 |
55 |
4-12 |
40 |
12 |
95 |
65 |
4-14 |
45 |
12 |
95 |
65 |
4-14 |
45 |
14 |
|
20 |
140 |
140 |
295 |
98 |
90 |
65 |
4-12 |
50 |
12 |
105 |
75 |
4-14 |
55 |
14 |
105 |
75 |
4-14 |
55 |
14 |
|
25 |
160 |
160 |
295 |
110 |
100 |
75 |
4-12 |
60 |
14 |
115 |
85 |
4-14 |
65 |
14 |
115 |
85 |
4-14 |
65 |
14 |
|
32 |
1080 |
180 |
295 |
110 |
120 |
90 |
4-14 |
70 |
14 |
135 |
100 |
4-18 |
78 |
16 |
135 |
100 |
4-18 |
78 |
16 |
|
40 |
200 |
200 |
325 |
125 |
130 |
100 |
4-14 |
80 |
14 |
145 |
110 |
4-18 |
85 |
16 |
145 |
110 |
4-18 |
85 |
16 |
|
50 |
230 |
230 |
325 |
125 |
150 |
110 |
4-14 |
90 |
14 |
160 |
125 |
4-18 |
100 |
16 |
160 |
125 |
4-18 |
100 |
16 |
|
65 |
280 |
325 |
130 |
160 |
130 |
4-14 |
110 |
14 |
180 |
145 |
4-18 |
120 |
18 |
180 |
145 |
4-18 |
120 |
18 |
|
|
80 |
310 |
380 |
160 |
185 |
150 |
4-18 |
125 |
16 |
195 |
160 |
4-18 |
135 |
18 |
195 |
160 |
8-18 |
135 |
20 |
|
|
100 |
350 |
380 |
170 |
205 |
170 |
4-18 |
145 |
16 |
215 |
180 |
8-18 |
155 |
20 |
215 |
180 |
8-18 |
155 |
20 |
|
減壓閥的選用標準:
標準一
在給定的彈簧壓力級范圍內，使出口壓力在大值與小值 減壓閥
之間能連續調整，不得有卡阻和異常振動；
標準二
對于軟密封的減壓閥，在規定的時間內不得有滲漏；對于金屬密封的減壓閥，其滲漏量應不大于大流量的0.5%；
標準三
出口流量變化時,直接作用式的出口壓力偏差值不大于20%,先導式不大于10%；
標準四
進口壓力變化時，直接作用式的出口壓力偏差不大于10%，先導式的不大于5%；
標準五
通常，減壓閥的閥后壓力應小于閥前壓力的0.5倍；
標準六
減壓閥的應用范圍很廣，在蒸汽、壓縮空氣、工業用氣、水、油和許多其他液體介質的設備和管路上均可使用，介質流經減壓閥出口處的量，一般用質量流量或體積流量表示；
標準七
波紋管直接作用式減壓閥適用于低壓、中小口徑的蒸汽介質；
標準八
薄膜直接作用式減壓閥適用于中低壓、中小口徑的空氣、水介質；
標準九
先導活塞式減壓閥，適用于各種壓力、各種口徑、各種溫度的蒸汽、空氣和水介質， 若用不銹耐酸鋼制造，可適用于各種腐蝕性介質；
標準十
先導波紋管式減壓閥，適用于低壓、中小口徑的蒸汽、空氣等介質；
標準十一
先導薄膜式減壓閥，適用于低壓、中壓、中小口徑的蒸汽或水等介質；
標準十二
減壓閥進口壓力的波動應控制在進口壓力給定值的80%～105%，如超過該范圍，減壓前期的性能會受影響；
標準十三
通常減壓閥的閥后壓力應小于閥前壓力的0.5倍；
標準十四
減壓閥的每一檔彈簧只在一定的出口壓力范圍內適用，超出范圍應更換彈簧；
標準十五
在介質工作溫度比較高的場合，一般選用先導活塞式減壓閥或先導波紋管式減壓閥；
標準十六
介質為空氣或水（液體）的場合，一般宜選用直接作用薄膜式減壓閥或先導薄膜式減壓閥；
標準十七
介質為蒸汽的場合，宜選用先導活塞式或先導波紋管式減壓閥；
標準十八
為了操作、調整和維修的方便，減壓閥一般應安裝在水平管道上。
