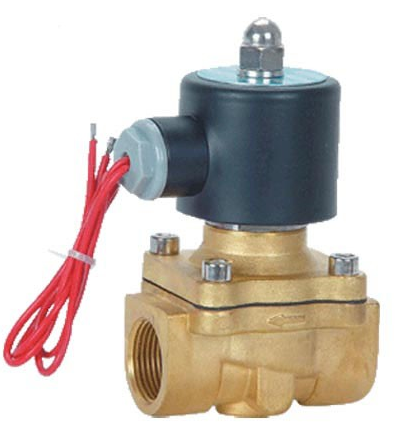

一、 二位二通電磁閥概述：
二位二通式常閉、常開型ZS直動式電磁閥體為銅鍛造，配管方式可任意角度安裝，為增強壽命好是水平管線圈朝上產品為系列化生產，體積小、流量大，膜片可采用特殊材質，耐溫達120℃，因此可用于熱水流體。
1.電磁閥從原理上分為：
1）直動式電磁閥： 原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。
2）分步直動式電磁閥： 原理： 它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。
二、技術參數：
|
型號 |
ZS-2.5 |
ZS-4 |
ZS-10 |
ZS-15 |
ZS-20 |
ZS-25 |
ZS-35 |
ZS-40 |
ZS-50 |
|
使用流體 |
空氣、水、油、熱水、瓦斯 |
||||||||
|
動作方式 |
直動式 |
||||||||
|
型式 |
常閉式常開式 |
||||||||
|
流量孔徑mm |
2.5 |
4 |
16 |
20 |
25 |
35 |
40 |
50 |
|
|
C V 值 |
0.23 |
0.6 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
接管口徑 |
1/8" |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
使用流體粘度 |
20CST以下 |
||||||||
|
使用壓力 |
水(熱水) :0～10 空氣：0～10 油:0～5Kgf/cm2 |
||||||||
|
大耐壓力 |
16kgf/cm2 |
||||||||
|
介質溫度 |
-5～120°C |
||||||||
|
使用電壓范圍 |
±10% 電壓:AC220V AC110V DC24V 其它電壓和工廠接洽 |
||||||||
|
本體材質 |
黃銅不銹鋼 |
||||||||
|
油封材質 |
NBR或VITON |
||||||||
三、 外形尺寸：
|
規格型號 |
長(L)mm |
高(H)mm |
接管螺紋 |
|
ZS-2.5 |
40.5 |
75 |
PT1/8" 1/4" |
|
ZS-4 |
52.5 |
85.5 |
PT3/8" |
|
ZS-10 |
69 |
117 |
PT3/8" |
|
ZS-15 |
69 |
117 |
PT1/2" |
|
ZS-20 |
73 |
123.5 |
PT3/4" |
|
ZS-25 |
99 |
134.5 |
PT 1" |
|
ZS-35 |
123 |
172 |
PT1 1/4" |
|
ZS-40 |
123 |
172 |
PT1 1/2" |
|
ZS-50 |
168 |
209 |
PT 2" |

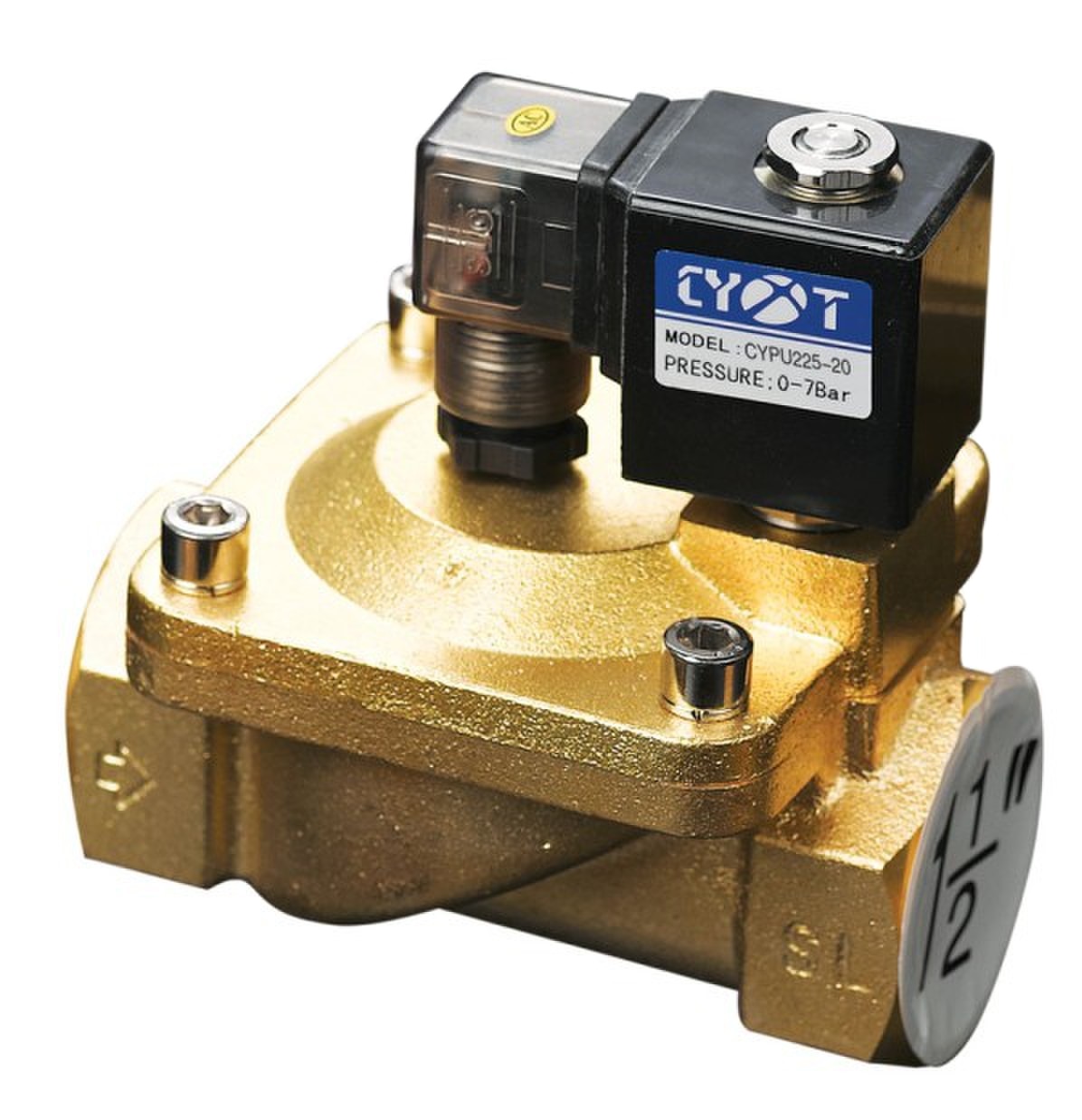

相關同類產品：
