一、DMF電磁式煤氣快速切斷閥概述：
DMF電磁式煤氣切斷閥明科閥門的新型換代產品。電磁式煤氣切斷閥不僅克服了目前國內常用的電動切斷閥切斷速度慢、控制復雜等缺點，而且在斷電時也能立即切斷煤氣，保證生產安全。
DMF電磁式煤氣切斷閥主要由電磁式啟動器和密封性能良好的蝶閥組合而合成。且有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等優點。密封圈一般為耐油橡膠，
二、DMF電磁式煤氣快速切斷閥用途：
現代以煤氣為燃料的各種工業窯爐大多數均采用低壓煤氣燒咀，由專業風機提供燃空氣。大多數的窯爐還用了空氣予熱裝置。在生產過程中，一旦煤氣壓力過低、燒咀不能正常工作時，應立即將煤氣切斷并停轉風機，(特別情況除外)。這樣既可保證生產安全，又不至于使?fàn)t子迅速變冷。若煤氣未能及時切斷，煤氣尚有一定余壓，有可能通過燒咀的混合氣進入風管，特別是有予熱裝置的風管，由于溫度下降會形成一定負壓，更易使煤氣進入風管，而后在風管內或爐內形成爆炸性的混合物，當再次點火時往往會引起爆炸，釀成事故。這種情況曾屢有發生。本產品正是針對這些情況而開發設計的，是以煤氣為媒料的各種工業爐窯生產安全不可缺少的理想設備。
煤氣發生低壓原因很多，其中也包括由于停電而引起的煤氣低壓，現在通用的煤氣切斷閥是由電機驅動的，停電時就無法動作，所以對因停電而引起的煤氣低壓，不能達到安全保護的作用。本產品克服這種缺點，同時切斷速度也大大高于電動切斷閥，更符合安全的要求。本產品亦可適用于有類似要求的其它場合。
三、DMF電磁式煤氣快速切斷閥結構和工作原理：

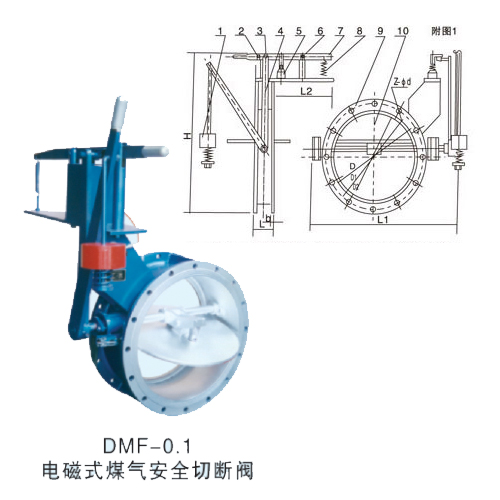

DMF-0.1型電磁式煤氣切斷閥由氣密性較高的蝶閥、牽引電磁鐵、杠桿裝置、鎖銷、重錘和彈簧等構成，其結構及工作原理 技術規格:
1、 電磁鐵一般按交流220V，電容量約為220VA供貨(特殊要求時本廠也可供貨)。
2、 閥的公稱壓力為PN0.1MPa.
3、 蝶閥有關尺寸見附表1(法蘭與JB81-59一致)。
4、 切斷時間：一秒。
5、 介質溫度：-20~180℃
6、 環境溫度：-20~60℃介質溫度：-15℃~60℃，打開方式：手動復位或電動復位，電源電壓：AC220VA、DC24V、DC12V安全等級：普通性 Ex型，控制方式：不間斷輸出或脈沖式電磁力
四、DMF電磁式煤氣快速切斷閥安裝尺寸:
|
DN
|
D
|
D1
|
D2
|
L
|
L1
|
L2
|
H
|
b
|
Z-ød
|
|
100
|
205
|
170
|
145
|
120
|
360
|
250
|
550
|
14
|
4-18
|
|
150
|
260
|
225
|
200
|
145
|
410
|
250
|
590
|
16
|
8-18
|
|
200
|
315
|
280
|
255
|
145
|
465
|
250
|
640
|
18
|
8-18
|
|
250
|
370
|
335
|
310
|
145
|
520
|
250
|
690
|
22
|
12-18
|
|
300
|
435
|
395
|
362
|
180
|
580
|
300
|
740
|
22
|
12-23
|
|
350
|
485
|
445
|
412
|
180
|
630
|
300
|
790
|
22
|
12-23
|
|
400
|
535
|
495
|
462
|
200
|
680
|
300
|
840
|
22
|
16-23
|
|
450
|
590
|
550
|
518
|
200
|
740
|
300
|
880
|
24
|
16-23
|
|
500
|
640
|
600
|
568
|
200
|
780
|
300
|
930
|
24
|
16-23
|
|
600
|
755
|
705
|
670
|
270
|
895
|
400
|
020
|
24
|
20-25
|
|
700
|
860
|
810
|
775
|
270
|
1010
|
400
|
1100
|
24
|
24-25
|
|
800
|
975
|
920
|
880
|
270
|
1125
|
400
|
1190
|
26
|
24-30
|
|
900
|
1075
|
1020
|
980
|
270
|
1225
|
400
|
1280
|
26
|
24-30
|
|
1000
|
1175
|
1120
|
1080
|
300
|
1345
|
500
|
1360
|
28
|
28-30
|
五、安裝說明：
1．安裝前應仔細閱讀產品的使用說明書，查核產品是否完全符合使用要求，熟悉安裝要點，做好準備工作。
2．安裝時線圈向上，并保持垂直位置，上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
3．接管之前用0.3MPa的壓力對管道充分沖洗，把管道中的金屬粉末密封材料殘留，銹垢等完全清除；的工作介質應清潔無顆粒; 雜質，建議閥前安裝過濾器，蒸汽管路安裝疏水閥；進水電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
4．在發生故障時，為了及時隔離，并保證系統正常運行，好安裝旁路裝置。
5．不要將安裝于管道低凹處，以免蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。
6．普通型不可在易燃易爆危險場合使用。
7．在管道剛性不足情況下，建議把閥前后管子用支架固定，以防工作時引起振動
其他技術參數備注：
（1）電磁閥價格由口徑、材質、壓力及調節精度、調節范圍的不同而異，恕不公布價格！
（2）連接形式：法蘭、焊接等
（3）傳動方式：手動、氣動、電動、自力式
（4）口徑從DN6-DN600；壓力從1.0MPA-32MPA；溫度-40℃-450℃
（5）材質有：碳鋼、不銹鋼、球墨鑄鐵、灰鑄鐵及其他特殊鋼；
