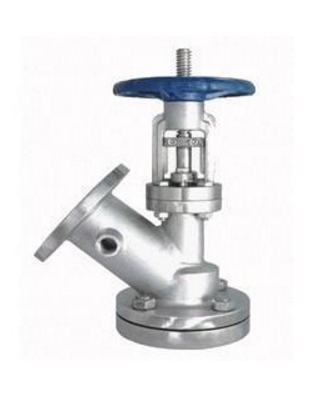

一、BFL41W保溫放料閥概述：
放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并對密封圈進行特殊處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計。我公司根據國內外先進的技術資料和圖樣，自行設計生產的技術資料和圖樣，自行設計生產的上下展式保溫放料閥是蝸爐應用系統裝置中的節能型閥門。保溫放料閥設計新穎、結構合理，采用不銹鋼、WCB等材質作閥體，密封性能良好。
適用介質如水、丙酮、酒精、氨、碳酸鋇、苯（WCB材質的低用溫度為-29℃,高溫度為425℃。）
2、使用介質如顆粒、油品、紙漿、二氧化碳、氣（不銹鋼材質的低使用溫度為-100℃，高使用溫度為232℃。）
3、嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞150℃濃度＞30%）。
（二）、不銹鋼的一般工作溫度：≤150℃
（三）、壓力范圍：0.6~2.5MPa
（四）、通徑范圍：25~250mm
二、主要技術參數
|
壓力 |
工作溫度 |
適用介質 |
|||
|
公稱壓力 |
1.6 |
上密封試驗 |
|
≤175℃ |
水、顆粒、油品等 |
|
殼體試驗 |
2.4 |
高壓密封試驗 |
|
||
三、主要零件材料
|
閥體 |
閥瓣、密封圈、閥桿 |
螺母 |
|
殼體試驗 |
不銹鋼 |
銅 |
四、主要外形尺寸法蘭尺寸按JB79PN1.6MPa
|
口徑 |
上展式 |
下展式 |
||||||
|
D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
|
|
25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
|
32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
|
40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
|
50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
|
65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
|
80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
|
100 |
215 |
215 |
590 |
280 |
215 |
260 |
535 |
280 |
|
125 |
245 |
245 |
730 |
300 |
245 |
280 |
585 |
300 |
|
150 |
280 |
280 |
775 |
320 |
280 |
330 |
665 |
320 |
