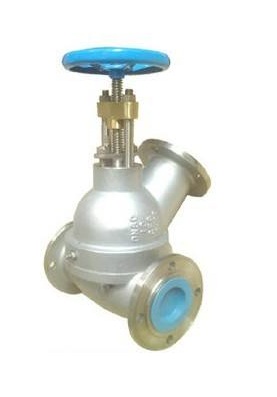

一、FL45F三通放料閥概述：
該閥是一種特殊結構的放料球閥，閥座與端面法蘭距離近，物料滯留少，結構緊湊，密封性能優越，用于精細化工、制藥、化工行業的反應鍋上，也可用在細軟顆粒介質輸送。采用PPL或M密封材料，更具耐磨耐溫，是牙膏行業、真空制膏鍋放料的理想產品。
原理：
通常情況下使用氣動薄膜直行程執行器，以壓縮空氣為動力打開和關閉氣動截止閥或者氣動調節閥等，氣動薄膜執行機構在壓縮彈簧后會利用附加空氣壓力提供一個凈力；而在氣動截止閥打開時，氣動薄膜執行機構會利用彈簧的預緊力來提供一個凈力。壓差計量單位為磅/ 平方英寸。例如：假定需要275 磅力以關閉根據前面介紹的過程計算得出的閥門。一個可以得到的選擇是用一個膜片面積為100 平方英寸、以及彈簧設定范圍為6~15 psig 的氣開式執行機構。預期的操作范圍為3~15psig。用彈簧設定范圍低限（6 psig）與操作范圍的起始值（3 psig）之間的差值可計算預緊力。這個3 psig 就是用來克服預緊力的，所以凈壓縮力應為：這個力超過所需的力，是一個已足夠大的選擇。帶彈簧的氣缸式執行機構可用同樣的方式計算。
二、主要零件材料
| 閥體 |
閥瓣、密封圈、閥桿 |
螺母 |
| 不銹鋼、鑄鋼等 |
不銹鋼 |
鋼 |
三、主要尺寸：
| 口徑 DN（㎜） |
上展式 |
下展式 |
||||||
| D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
|
| 25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
| 32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
| 40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
| 50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
四、主要技術參數
| 壓力（Mpa） |
工作溫度 |
適用介質 |
|||
| 公稱壓力 |
1.6 |
上密封試驗 |
1.76 |
≤175℃ |
水、顆粒、油品等 |
| 殼體試驗 |
2.4 |
高壓密封試驗 |
1.76 |
|
|
