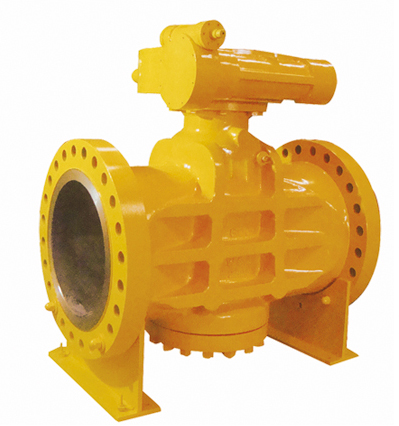

一、X347W美標倒裝油密封旋塞閥概述：
油潤滑硬密封旋塞閥
油潤滑硬密封旋塞閥可分為常規油潤滑旋塞閥和壓力平衡式旋塞閥。特制的潤滑脂從塞體頂部注入閥體錐孔與塞體之間，形成油膜以減小閥門啟閉力矩，提高密封性和使用壽命。其工作壓力可達64MPa，高工作溫度可達325度，大口徑可達600mm。
1、常規油潤滑旋塞閥
A. 常規硬密封旋塞閥，旋塞錐體的安裝方式為正裝。為了減少閥體和旋塞密封面的摩擦力，閥門一般采用密封油脂潤滑閥座的密封結構。從高壓油咀注入的高壓密封油，在旋塞周圍形成高壓密封環，即閥體和旋塞錐體密封面之間有一層油膜，既能封閉又能潤滑，啟閉容易。
B. 為了進一步減少旋塞閥的啟閉力拒，通常采用減少旋塞直徑的方法，故旋塞閥通常采用矩形流道，此方法在減少旋塞閥啟閉力矩的同時，增大了旋塞閥的流體阻力
C. 旋塞錐體密封部位堆焊STL合金材料或者采用表面硬化技術，增強密封面的耐磨損和抗腐蝕能力，使用壽命長
D. 旋塞錐體的表面精磨至鏡面，和閥體的密封面研磨，具有更低的啟閉力矩。
2、壓力平衡式旋塞閥
為了減少常規硬密封旋塞閥的力矩，常采用壓力平衡式旋塞閥。壓力平衡式旋塞閥除具有常規油潤滑旋塞閥的特點外，還有下列特點：
A. 壓力平衡式旋塞閥的旋塞錐體的安裝方式為倒裝。旋塞錐體的上部有一止回閥。在閥門關閉時，由于旋塞錐體上下截面積差，注入的高壓密封油使塞體受到向上的提升力，使塞體和閥門的密封面能更好的密封。
B. 在閥門開啟瞬間，閥體下腔的壓力與管道的介質壓力平衡，上腔的高壓密封油使塞體受到向下的推力，而使旋塞錐體與閥體密封面間出現微小間隙，旋轉塞體時的力矩將有效減少。也可保護密封副。
C. 在高溫工況下，旋塞的熱膨脹可通過其升降來吸收，避免密封副楔死。油潤滑硬密封旋塞閥，雖然采用油潤滑能適當減少啟閉力矩
二、主要技術參數：
|
公稱壓力（LB） |
殼體試驗壓力（MPa） |
密封試驗壓力（MPa） |
適用溫度（℃） |
使用介質 |
|
150 |
3.0 |
2.2 |
≤180℃ |
水，蒸氣，油品等 |
|
300 |
7.5 |
5.5 |
||
|
600 |
15.0 |
11.0 |
||
|
900 |
22.5 |
16.5 |
三、主要零部件材料：
|
序號NO. |
名稱 |
材質 |
|
1 |
閥體 |
ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M |
|
2 |
卡套 |
PTFE |
|
3 |
塞子 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316 |
|
4 |
墊片 |
柔性石墨+不銹鋼Flexible graphite+stainless steel、PTFE |
|
5 |
調整墊 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316 |
|
6 |
閥蓋 |
ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M |
|
7 |
調整螺栓 |
ASTM A193-B7,A320-B8,A193-B8M |
|
8 |
六角螺母 |
ASTM A194-2H,A194-8,A194-8M |
|
9 |
螺栓 |
ASTM A193-B7,A320-B8,A913-B8M |
|
10 |
手柄 |
ASTM A105-WCB |
安裝與維護注意事項
在安裝旋塞閥時，為了防止損壞旋塞閥，并保證充分發揮旋塞閥的工作性能，應注意如下四點內容：
1.要確保閥門處于開啟狀態。先對管道加熱。盡可能多的將熱從管道傳遞到旋塞閥。避免延長旋塞閥本身的加熱時間。
2.使用紗布或鋼絲刷清除管道和切割部位，使其金屬表面發光發亮。建議不要使用鋼絲絨。
3.先沿著垂直方向切割管道，并修整、去除毛刺，測量管徑。
4.在管道的外面和焊接罩的內部涂上焊劑，焊劑必須完全覆蓋焊接表面。請有節制地使用焊劑。
