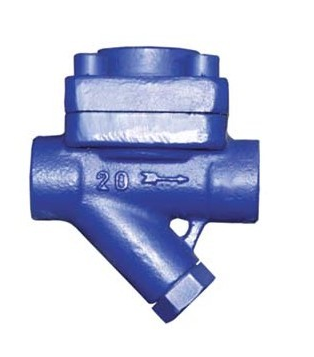

一、CS16H膜盒式蒸汽疏水閥概述：
CS16H、CS66H膜盒式蒸汽疏水閥膜盒式蒸汽疏水閥（蒸汽壓力平衡式）是目前國際上常用的先進節能型疏水閥。膜盒式蒸汽疏水閥的反應非常靈敏，工作時閥前存有高溫凝結水，無蒸汽泄漏，節能效果顯著。
膜盒式蒸汽疏水閥的優點是：自動排空氣，體積小，不怕凍，任意位置都可安裝；維護方便，在管線上可以檢查修理和更換零件；大背壓率 ≤80% ，膜盒堅固，使用壽命長。
CS16H、CS66H膜盒式蒸汽疏水閥適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍很廣。
二、工作原理：
CS16H、CS66H膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開閥溫度低于飽和溫度 15 ℃和 30 ℃兩種膜盒供選擇。
液體膨脹式膜盒式蒸汽疏水閥是改天熱靜力式疏水閥的一種，它可以在蒸汽管網和用汽設備中，及時的排除冷凝水和自動的阻止蒸汽泄漏，從而可以保證供汽。用汽設備的正常進行，提高蒸汽輸送和熱源效率，該產品其關鍵盛溫內件，采用優質鋼渡紋管，特殊焊接工藝制成，節能效果顯著。
三、結構特點
1、具有排水溫度調節機構，可在60-100℃之間調節，使用方便。
2、排水是連續的，而且沒有噪音。
3、溫度敏感元件，采用不銹鋼耐腐蝕。
4、不受振動，蒸汽壓力波動和水溫的影響。
5、體積小、重量輕、安裝方便。
6、出色的排空氣能力，可耐過熱的蒸汽和水溫。
7、在壓力范圍內部是具有固定過冷和循環操作。
8、閥內裝膜盒，有單組、雙組、多組。適用于大量場合。
9、感溫元件，耐腐蝕性強，使本閥壽命經久耐用。
10、本體有碳鋼不銹鋼兩種，小型輕量，立式安裝效果佳，亦可任意角度安裝。
四、主要性能和零部件：
|
部件名稱 |
材料 |
|
閥體閥蓋 |
WCB |
|
膜盒 |
1Cr18Ni9Ti |
|
膜片 |
哈氏合金 |
|
閥座 |
3Cr13 |
|
過濾網 |
1Cr18Ni9Ti |
五、主要外型尺寸
|
產品型號 |
通徑 (mm) |
連接方式 |
閥體材料 |
工作壓力 |
高允許溫度℃ |
外形尺寸 (mm) |
|||
|
L |
H1 |
H2 |
W |
||||||
|
CS16H16C、25C、40C CS66H16C、25C、40C
|
15-20 |
內螺紋 承插焊 |
WCB |
0.05~1.6 |
250 |
100 |
58 |
55 |
70 |
|
25 |
0.05~1.6 |
250 |
120 |
58 |
55 |
70 |
|||
|
32-40 |
0.05~1.6 |
250 |
150 |
68 |
68 |
90 |
|||
|
50 |
|
250 |
160 |
68 |
68 |
90 |
|||
