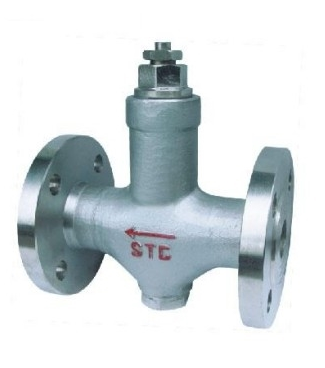

一、STC可調恒溫式蒸汽疏水閥產品概述：
STC系列疏水閥屬熱靜力型中的一種新產品，閥內感溫元件中裝有感溫劑、飽和劑、和填充劑組成的感溫和物，利用其對溫度的熱脹冷縮及狀態變換，使得閥門自動關閉或開啟，從而達到阻汽排水之目的。選用合適的規格便確定了冷凝水排放的溫度范圍，然后可在此范圍同根據情況要求用調節螺釘進行調節。STB可調恒溫式蒸汽疏水閥屬熱靜力型中的一種新產品。閥內感溫元件中裝有感溫劑、飽和劑、穩定劑和填充劑組成的感溫混和物，利用其對溫度的熱脹冷縮及狀態變換，使得閥門自動關閉或開啟，從而達到阻汽排水之目的。選用合適的規格便確定了冷凝水排放的溫度范圍，然后可在此范圍內根據情況要求用調節螺釘進行調節。
二、主要用途：
廣泛應用于石油、化工、造紙、醫藥、食品等蒸汽設備，加熱管線，攔熱管線及小型熱交換器及鐵熱采取管線上等理想的選擇。
主要技術參數
1、公稱壓力PN：0.8、1.0、1.6、2.5、4.0MPa
2、公稱通徑DN：15、20、25、32、40、50、65、80、100mm
3、排水溫度：A組65～100℃ B組 95～135℃ C組 130～165℃
4、漏氣率：0.5％以下
5、壽命：10000小時以上
6、使用溫度：80～450℃
7、連接方式三種：①ST為螺紋角式?、?STB為螺紋直通帶過濾器 ③STC為法蘭直通帶過濾器
三、結構特點：
1、本閥采用感溫元件和熱脹冷縮原理來控制啟閉。
2、動作靈敏，排水溫度恒定，不受壓力影響，節能效果好。
3、能連續排水，無噪音，小型輕量設計，安裝方便，而且能用意角度安裝。
4、能自動排除空氣，無氣鎖現象，還有調節排水溫度。
四、主要外型及連接尺寸：
|
型號（DN） |
外形尺寸 |
大排量 |
型號（DN） |
外形尺寸 |
大排量 |
法蘭外徑 |
||
|
長L |
高H |
長L |
高H |
|||||
|
ST8-15 |
120 |
65 |
1.4 |
STB16-15 |
90 |
150 |
3.0 |
|
|
ST8-20 |
120 |
65 |
3.0 |
STB16-20 |
100 |
150 |
4.0 |
|
|
ST8-25 |
130 |
70 |
4.0 |
STB16-25 |
120 |
165 |
5.0 |
|
|
ST16-15 |
120 |
65 |
3.0 |
STB10-40 |
140 |
185 |
9.0 |
|
|
ST16-20 |
120 |
65 |
4.0 |
STB10-50 |
160 |
195 |
11.0 |
|
|
ST16-25 |
130 |
70 |
5.0 |
STC16-15 |
150 |
175 |
3.0 |
95 |
|
ST16-40 |
145 |
85 |
9.0 |
STC16-20 |
150 |
175 |
4.0 |
105 |
|
ST16-50 |
145 |
95 |
11.0 |
STC16-25 |
160 |
185 |
5.0 |
115 |
|
|
|
|
|
STC10-40 |
230 |
255 |
9.0 |
145 |
|
|
|
|
|
STC10-50 |
230 |
255 |
11.0 |
160 |
|
|
|
|
|
STC10-80 |
310 |
285 |
18.0 |
195 |
|
|
|
|
|
STC10-100 |
310 |
355 |
22.0 |
215 |
