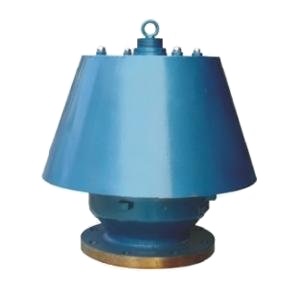

一、FAHF呼吸閥概述：
FAHF呼吸閥工作原理是用彈簧限位閥板,由正負壓力決定或呼或吸.呼吸閥應該具有泄放正壓和負壓兩方面功能，具體：當容器承受正壓時，呼吸閥打開呼出氣體泄放正壓；當容器承受負壓時，F(xiàn)AHF呼吸閥打開吸入氣體泄放負壓。由此保證壓力在一定范圍內，保證容器安全。
一種是達到一定壓力時,進行呼或吸.另一種是設計成純粹只呼不吸.可以理解為用兩個適當壓力的單向閥代替.
呼吸閥的選用由操作壓力決定安全閥的公稱壓力，由操作溫度決定安全閥的使用溫度范圍，由計算出的安全閥的定壓值決定彈簧或杠桿的定壓范圍，再根據使用介質決定安全閥的材質和結構型式，再根據安全閥泄放量計算出安全閥的喉徑。以下為安全閥選用的一般規則。
規格 15-800 介質溫度 20-340（℃
工作壓差 100 材質 碳鋼
品牌 三科閥門 診型號 FAHF呼吸閥
產品別名 FAHF呼吸閥 適用范圍 FAHF呼吸閥
連接形式 法蘭 類型(通道位置) 直通式
流動方向 單向 驅動方式 熱力
用途 調節 適用介質 各種高腐蝕化學介質
壓力環境 高壓
二、工作原理
呼吸閥在系統中起安全保護作用。當系統壓力超過規定值時，呼吸閥汀開，將系統中的一部分氣體排入大氣，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。安全閥又稱溢流閥。圖示為安全閥的幾種典型結構形式。圖a為活塞式安全閥，閥芯是一平板。氣源壓力作用在活塞A上，當壓力超過由彈簧力確定的安全值時，活塞A被頂開，一部分壓縮空氣即從閥口排入大氣；當氣源壓力低于安全值時，彈簧驅動活塞下移，關閉閥口。
為先導式呼吸閥，以小型直動閥提供控制壓力作用于膜片上，膜片上硬芯就是閥芯，壓在閥座上。當氣源壓力A大于安全壓力時，閥芯開啟，壓縮空氣從左側輸出孔排入大氣。膜片式安全閥和先導式安全閥壓力特性較好、動作靈敏；但大開啟力比較小，即流量特性較差。實際應用時，應根據實際需要選擇安全閥的類型，并根據大排氣量選擇其通徑。
阻火呼吸閥在系統中起安全保護作用。當系統壓力超過規定值時，安全閥汀開，將系統中的一部分氣體排入大氣，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。安全閥又稱溢流閥。圖示為安全閥的幾種典型結構形式。圖a為活塞式安全閥，閥芯是一平板。氣源壓力作用在活塞A上，當壓力超過由彈簧力確定的安全值時，活塞A被頂開，一部分壓縮空氣即從閥口排入大氣；當氣源壓力低于安全值時，彈簧驅動活塞下移，關閉閥口。
三、大氣壓壓力：
|
A級正壓 |
355Pa (36毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |
|
B級正壓 |
980Pa (100毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |
|
C級正壓 |
1765Pa (180毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |
四、產品參數：
|
規格 |
尺寸 |
||||||
|
D1 |
D2 |
H |
L |
L1 |
n |
d |
|
|
DN50 |
φ110 |
φ140 |
393 |
386 |
φ340 |
4 |
φ14 |
|
φ14 |
φ170 |
φ205 |
441 |
450 |
φ395 |
4 |
φ18 |
|
DN150 |
φ225 |
φ260 |
529 |
550 |
φ458 |
8 |
φ18 |
|
DN200 |
φ280 |
φ315 |
640 |
710 |
φ580 |
8 |
φ18 |
|
DN250 |
φ335 |
φ370 |
775 |
916 |
φ720 |
12 |
φ18 |
