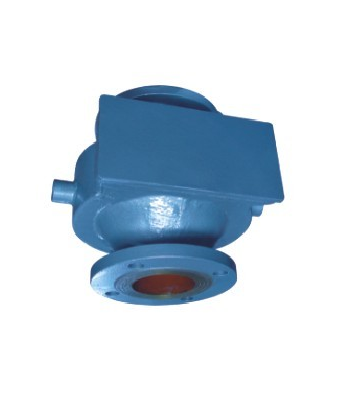

一、JZH夾套保溫阻火器概述：
JZH型保溫阻火器設備是安裝於焦化石油儲罐上的重要安全設備。它的功能是允許易爆氣體通過，對火焰有阻止窒息作用。可以與呼吸閥配套使用，也可以單獨使用。工作溫度：常溫。工作介質：精苯、粗苯、汽油、柴油、煤油、硫、焦油、酚油、蒽油、輕油、廢油、軟瀝清、95%萘咄啶殘油等。
二、技術參數：
|
殼體材質 |
碳鋼、鋁合金、不銹鋼、襯里 |
|
阻火芯件材質 |
不銹鋼 |
|
連接形式 |
法蘭連接 螺紋連接 對焊連接 |
|
密封件材質 |
丁腈橡膠 聚四氟乙烯 金屬墊片 |
|
防爆等級 |
BS 550：IIA IIB IIC |
|
工作溫度 |
CS：-30～+350℃ SS：-80～+480℃ |
|
法蘭標準 |
HG GB SH HGJ JB ANSI JIS |
|
設計制造檢驗標準 |
GB5908-86 SY7511-87 |
三、安裝尺寸：
|
型號公稱直徑 |
D |
D1 |
D2 |
D3 |
H |
H1 |
H2 |
H3 |
L |
L1 |
n-d |
|
|
JZH型帶保溫夾套 |
DN50 |
50 |
145 |
180 |
65 |
300 |
160 |
250 |
50 |
380 |
260 |
4-φ18 |
|
DN80 |
80 |
180 |
215 |
65 |
300 |
160 |
250 |
50 |
380 |
260 |
8－φ18 |
|
|
DN100 |
100 |
240 |
280 |
65 |
300 |
160 |
250 |
50 |
380 |
260 |
8-φ23 |
|
|
DN150 |
150 |
290 |
330 |
75 |
340 |
180 |
280 |
60 |
480 |
310 |
8-φ23 |
|
|
DN200 |
200 |
350 |
390 |
75 |
340 |
180 |
280 |
60 |
590 |
370 |
12-φ23 |
|
