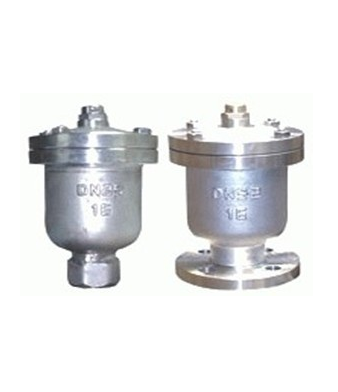

一、QB1單口排氣閥概述：
不銹鋼單口排氣閥此產品用于管道上的高點或閉氣地方，來排除管內氣體來疏通管道使管道在工作中正常運轉。此排氣閥連接有二種絲扣、法蘭。QB1單口排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。當需要排出管道內的氣體時，管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。
二、技術參數：
1、閥體、閥蓋、鑄鐵HT200、不銹鋼、碳鋼
2、浮球、304不銹
3、排氣口、鋼H59黃銅
4、密封圈、丁晴橡皮
5、松緊螺絲、A3
6、工作壓力1.0MPa
7、密封壓力1.1MPa
8、強度壓力1.5MPa
三、主要零配件：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
閥體 |
空心球 |
密封墊 |
閥蓋 |
排氣咀 |
墊圈 |
螺母 |
雙頭螺柱 |
四、絲扣式外型尺寸：
|
公稱通徑 DN(mm) |
ZG |
Φ |
H |
|
15 |
1/2" |
135 |
205 |
|
20 |
3/4" |
135 |
205 |
|
25 |
1" |
135 |
205 |
|
40 |
11/2 |
150 |
205 |
|
50 |
2" |
150 |
205 |
五、法蘭式外型尺寸
|
公稱通徑 DN(mm) |
D |
D1 |
D2 |
Φ |
H |
|
15 |
95 |
65 |
45 |
135 |
210 |
|
20 |
105 |
75 |
55 |
135 |
210 |
|
25 |
115 |
85 |
65 |
135 |
210 |
|
40 |
140 |
115 |
80 |
150 |
210 |
|
150 |
160 |
125 |
100 |
150 |
210 |
