一、Z61Y壓力自緊密對焊閘閥概述：

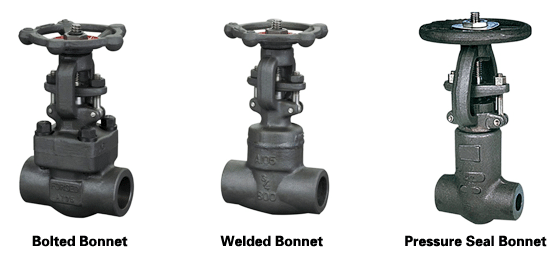

鍛鋼閘閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
二、設計結構和特征
Z41Y鍛鋼法蘭閘閥的設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.
采用以下結構
全徑或縮徑
明桿支架式(OS&Y)
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋，螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
相關壓力
·800LB
·900LB～1500LB
三、主要零件：
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304L |
F316L |
||
|
1 |
閥體 |
A105 |
A182 F22 |
A182F 304L |
A182 F316L |
|
2 |
閥座 |
A276 420 |
A276 304 |
A276 304L |
A276 316L |
|
3 |
閘板 |
A182F 430&410 |
A182 F304 |
A182F 304L |
A182 F316L |
|
4 |
閥桿 |
A182 F6 |
A182 F304 |
A182F 304L |
A182 F316L |
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
|
6 |
閥蓋 |
A105 |
A276 F304 |
A276F 304L |
A276 F316L |
|
7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
銷釘 |
A276420 |
A276 304 |
||
|
9 |
填料壓套 |
A276410 |
A182F 304L |
A182F F316L |
|
|
10 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料壓板 |
A105 |
A182 F11 |
A182F 304L |
A182F 316L |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
閥桿螺母 |
A276 420 |
|||
|
14 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
銘牌 |
SS |
|||
|
16 |
手輪 |
A197 |
|||
|
17 |
墊片 |
A473431 |
|
||
|
18 |
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
||
Z61H/Y、HZ61H/Y、HZ11H/Y型鍛鋼內螺紋、承插焊閘閥 主要連接尺寸及重量
|
NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
|
全徑 |
|
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
|
L |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
|
|
H開 |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
螺栓式 |
2.1 |
2.0 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
|
焊接式 |
1.8 |
1.7 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
|
