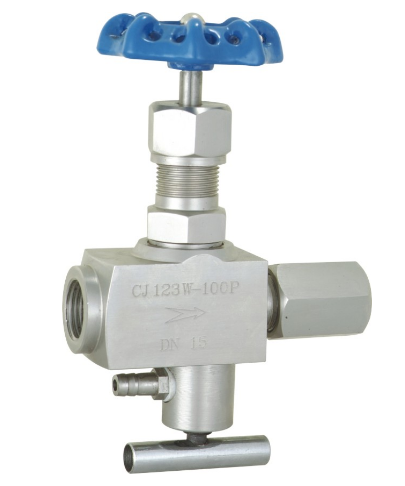

一、CJ123H多功能針型閥概述：
針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。任何閥門的作用都是為了切斷流體. 根據閥芯的不同,可以分為截止閥,閘閥,旋塞閥,球閥蝶閥,針型閥等等. 針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是合適的了.一般的針型閥形都做成螺紋連接。
適用介質：水、油品、蒸汽、石油氣等
公稱通徑：6~40mm
工作壓力：1.6～32.0MPa
適用溫度：-20℃～570℃
材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
二、多功能針型閥主要零件材料：
|
零件名稱
Part name |
閥體
Body |
閥桿
Stem |
閥底座,法蘭 Base, Flange
|
填料
Packing |
閥料閥蓋Packing bonnet
|
手輪Handwheel
|
|
CJ123H1-250-DN15
|
鉻鎳不銹鋼
Cr. Ni Stainless steel |
鉻鎳不銹鋼
Cr. Ni Stainless steel |
鉻鎳不銹鋼
Cr. Ni Stainless steel |
聚四氟乙稀，柔性石墨
PTFE，Soft graphite |
不銹鋼Stainless steel
|
優質碳鋼High grade carbon steel
|
三、主要性能規范：
|
型號
Type |
公稱壓力PN Mpa
|
試驗壓力PS(Mpa)_Test pressure
|
工作壓力(Mpa) Working pressure
|
工作溫度(OC) Working temps.
|
適用介質Applicable medium
|
||
|
殼體
Shell |
密封(液)Seal
|
密封(氣)Seal
|
|||||
|
CJ123H1-250-DN15
|
25.0
|
37.5
|
27.5
|
0.6
|
25.0
|
P≤540OC
|
液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
|
|
C≤425 OC
|
|||||||
四、主要外形及連接尺寸：
|
型號
Type |
公稱直徑DN（mm）
|
尺寸 Dimension
|
重量Weight
|
|||||
|
RA
|
Rc
|
Do
|
H
|
H1
|
d
|
|||
|
CJ123H1-250-DN15
|
15
|
M20×1.5
|
G1/2”
|
65
|
100
|
110
|
5
|
1.4
|
