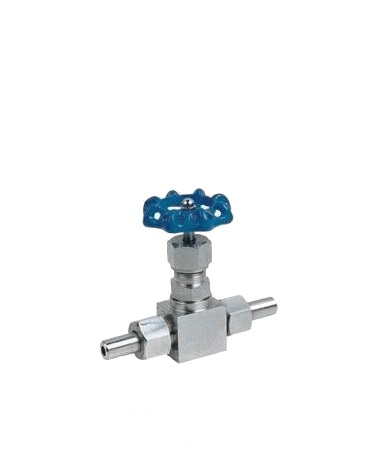

一、J21W不銹鋼針型閥概述：
針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。任何閥門的作用都是為了切斷流體. 根據閥芯的不同,可以分為截止閥,閘閥,旋塞閥,球閥蝶閥,針型閥等等. 針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是合適的了.一般的針型閥形都做成螺紋連接。
適用介質：水、油品、蒸汽、石油氣等
公稱通徑：6~40mm
工作壓力：1.6～32.0MPa
適用溫度：-20℃～570℃
材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
外螺紋針型閥 產品型號：J23W 公稱通徑：DN6-DN25 材質：碳鋼、不銹鋼 壓力：PN2.5-PN4.0 適用介質：液化石油氣、酸、水、蒸汽、油品等.
二、主要零件材料：
|
零件名稱
Part name |
閥桿，閥蓋
Stem，Bonnet |
閥桿，閥瓣
Stem，disc |
填料
Packing |
|
J21 /3W-16P
|
鉻鎳不銹鋼
Cr. Ni Stainless steel |
鉻鎳不銹鋼
Cr. Ni Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite
|
|
J21 /3W-160、J2W1 3-40
|
優質碳鋼
High grade carbon steel |
鉻不銹鋼
Cr. Stainless steel |
三、主要性能規范：
|
型號
Type |
公稱壓力PN Mpa
|
試驗壓力PS(Mpa)_Test pressure
|
工作壓力(Mpa) Working pressure
|
工作溫度(OC) Working temps.
|
適用介質Applicable medium
|
||
|
殼體 Shell
|
密封(液)Seal
|
密封(氣)Seal
|
|||||
|
J23W-16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
P≤540OC
|
液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
|
|
J23W-40P
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
||
|
J23W-160
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
C≤425 OC
|
|
|
J23W-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
||
|
J23W-420P
|
42.0
|
63.0
|
46.2
|
0.6
|
42.0
|
||
四、主要外形及連接尺寸：
|
公稱直徑DN（mm）
|
尺寸 Dimension
|
重量Weight
|
||||||
|
Do
|
D1
|
D2
|
L
|
H1
|
H2
|
M
|
||
|
6
|
65
|
14
|
6
|
140
|
96
|
106
|
20×1.5
|
0.9
|
|
10
|
80
|
18
|
10
|
160
|
115
|
125
|
24×1.5
|
1.18
|
|
15
|
100
|
22
|
15
|
180
|
122
|
132
|
30×2
|
2.0
|
|
20
|
110
|
28
|
18
|
220
|
156
|
166
|
30×2
|
3.5
|
|
25
|
140
|
33
|
22
|
230
|
169
|
180
|
39×2
|
4.3
|
五、選用原則
1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫針型閥。
2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式針型閥。
3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼針型閥。
4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封針型閥。
5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節針型閥。
6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的針型閥；埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。
7、成品油的輸送管線和貯存設備，選用法蘭連接的針型閥。
8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的針型閥。
9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的針型閥。
