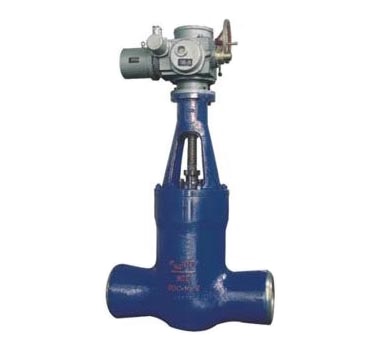

一、Z961Y電動電站閘閥概述：

     磅級電站閘閥適用于Class1500～3500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上切斷或接通介質。適用介質為：水、油品、蒸汽等。閘板與閥座密封面采用司太立-stellite鈷基硬質合堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。

二、應用范圍：
      磅級電站閘閥適用于Class1500～3500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上切斷或接通介質。適用介質為：水、油品、蒸汽等。

三、結構特點：
    1. 高溫高壓磅級電站閘閥采用先進流道等徑直通結構，極大降低了流阻系數與能量的損耗，顯著提高了閥門使用壽命和性能。
    2. 閥門中腔采用壓力自緊式密封結構、密封性能好。支管兩端為焊接結構。
    3. 閘板與閥座密封面采用司太立(stellite)鈷基硬質合堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
    4. 磅級高溫高壓電站閘閥的閥桿經調質和表面氮化處理，具有良好的抗腐蝕性和抗擦傷性。
    5. 啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。
    6. 電動閘閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手動、電動切換機構。除就地操作外，還可進行遠距離操作。

四、標準規范：
    設計制造標準：ASME B16.34 E101
    結構長度標準：ASME B16.34 E101
    焊接連接尺寸：JB/T 3595-93、ASME B16.25
    壓力溫度等級：ASME B16.34 E101

    高溫高壓電站閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。


產品結構特點：

    1、中部無閥蓋壓力自緊式連結
    2、閘板為要楔式彈性單閘板或楔式雙閘板結構
    3、閘板/閥座雙面堆焊鉆基硬質合金
    4、抗高溫蠕變設計
    5、閥桿采用滲氮型沉淀硬化不銹鋼
    6、有手動、齒輪（傘形齒輪和正齒輪

五、主要零件的材料說明：

產品型號：Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V

注：
   1 、制照與驗收技術條件按 E101 和B3595-93 的規定。
   2 、閥門試驗按 JB3595-93 和 JB3595- 93 和 JB3595-93 的規定，閥門密封試驗和上密封試驗壓力按 JB3595-93 的規定。
   3 、結構長度按 E101 的規定或用戶提供尺寸。
   4 、焊接坡口按電力工業管理標準78DG 的規定或按用戶提供尺寸。

六、主要尺寸及重量：
