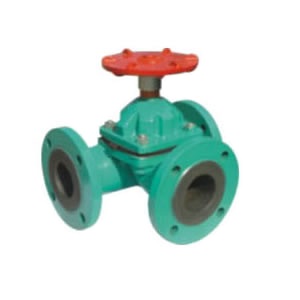

一、G49J三通襯膠隔膜閥概述：
襯膠隔膜閥是一種特殊形式的截?cái)嚅y，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。
襯膠隔膜閥的特點:
突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。 1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。 2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。 3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。 4、一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用，隔膜閥是在1.3×10-5～2.5X106Pa的流體系統中用來開啟或隔斷氣流的閥門。
襯膠隔膜閥主要性能:
漏率：≤1.3×10-5Pa。L/S
材料：WCB、304、316L
工作介質：氣，水，油
工作溫度：氟橡膠-30℃～+150℃
襯氟隔膜閥工作原理:
氣動襯膠隔膜閥：
以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。其特點為：結構緊湊、簡單、體積小，外形美觀；開關有導向，運動平穩；關閉力矩小，壽命長，≥30萬次；膜片壓緊可自動調整，受壓均勻，密封可靠；膜片裝入閥芯采用推入式，更換方便。
電動襯膠隔膜閥：
二、主要性能規范：
|
型號 |
公稱壓力 Mpa |
實驗壓力（Mpa） |
工作壓力（Mpa） |
適用溫度 |
適用介質 |
|||
|
閥體強度 |
密封面 |
|
|
|
||||
|
G49J-6 |
0.6 |
0.9 |
0.66 |
0.6 |
0.4 |
0.25 |
小于等于80攝氏度 |
一般腐蝕性介質 |
|
G49J -10 |
1.0 |
1.5 |
1.1 |
1.0 |
|
|
|
|
三、主要零件的材料：
|
名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼 |
|
閥蓋 |
鑄鐵 |
|
閥瓣 |
鑄鐵 |
|
手輪 |
鑄鐵 |
|
隔膜 |
天然膠、丁基膠、等 |
|
閥桿 |
碳鋼 |
四、主要外形尺寸和連接尺寸：（mm）
|
公稱通徑 |
公稱壓力 |
工作壓力 |
L |
L1 |
D |
D1 |
Z-Фd |
H1 |
Do |
重量 |
|
|
DN/mm |
NPS/inch |
||||||||||
|
25 |
1 |
1.0 |
1.0 |
160 |
96 |
115 |
85 |
4-14 |
116 |
83 |
5.5 |
|
32 |
1 1/4 |
180 |
118 |
135 |
100 |
4-18 |
153 |
114 |
8.5 |
||
|
40 |
1 1/2 |
200 |
135 |
145 |
110 |
4-18 |
167 |
114 |
12.5 |
||
|
50 |
2 |
230 |
150 |
160 |
125 |
4-18 |
198 |
140 |
17 |
||
|
65 |
2 1/2 |
290 |
182 |
180 |
145 |
4-18 |
234 |
165 |
24.5 |
||
|
80 |
3 |
310 |
210 |
195 |
160 |
4-18 |
258 |
230 |
33.5 |
||
