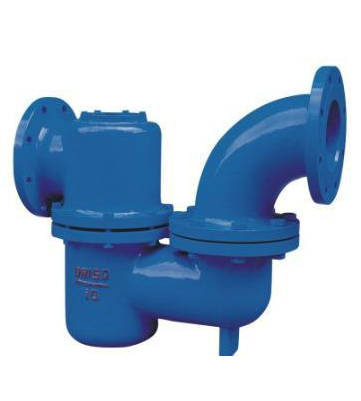

一、F43X雙封自凈式防逆水封閥概述：
F43X雙封自凈式防逆水封閥是我公司技術人員研制開發的新產品，主要應用于清蓄水池溢流管道上，平時因閥內有水封可阻止下水道臭氣進入清水池，因大雨或下水道堵塞等造成雨污水管水位增高時可阻止污水倒流清水池，是良好的供水衛生保護裝置。
特點：F43X雙封自凈式防逆水封閥結構簡單，溢流順暢無阻，具有雙重水封作用，阻隔臭氣及污水倒灌，性能可靠，效果良好，且污水倒灌時所帶雜物不影響密封性能。
原理：F43X防逆水封閥主要由帶存水彎的閥體及浮球蓋板組件等組成，帶浮球的蓋板蓋在閥體的密封閥座上，將閥腔分成內外兩部分，內腔為清水部分，外腔通排水管道，當內腔充滿清水時．因位于內腔的浮球作用，蓋板壓力降低，易于開啟通流。溢流停止后，蓋板可白行復位．蓋嚴閥座，從而可嚴格阻斷臭氣及污水倒灌。如果水池進水口浮球閥關閉良好，數年不溢流，閥腔無水，浮球可加重蓋板重量，更好地蓋嚴閥座，同樣可嚴格阻隔臭氣及防止雨、污水倒灌清水池。如果污水進入閥體外腔，所帶雜物僅能粘附在蓋板外表面，不影響蓋板封嚴閥座。故該防逆水封閥工作可靠，效果好，不易出故障。且當有雜物沉淀時．下次溢流時可自動沖出閥體。
二、安裝尺寸：
|
DN |
D |
D1 |
D2 |
L |
H |
HO |
|
80 |
200 |
160 |
135 |
500 |
380 |
85 |
|
100 |
220 |
180 |
155 |
560 |
420 |
85 |
|
150 |
285 |
240 |
210 |
690 |
510 |
85 |
|
200 |
340 |
295 |
265 |
825 |
600 |
95 |
|
250 |
395 |
350 |
320 |
945 |
700 |
95 |
|
300 |
445 |
400 |
368 |
1065 |
795 |
95 |
|
400 |
565 |
515 |
480 |
1308 |
930 |
100 |
|
500 |
670 |
620 |
582 |
-1531 |
1080 |
100 |
|
600 |
780 |
725 |
682 |
1770 |
1250 |
100 |
|
700 |
895 |
840 |
794 |
2013 |
1440 |
120 |
|
800 |
1015 |
950 |
901 |
2246 |
1610 |
120 |
|
900 |
1115 |
1050 |
101O |
2450 |
1810 |
120 |
|
1000 |
1230 |
1160 |
1110 |
2695 |
1940 |
120 |
|
1200 |
1455 |
1380 |
1320 |
2700 |
1780 |
140 |
|
1400 |
1675 |
1590 |
1530 |
3100 |
2080 |
140 |
