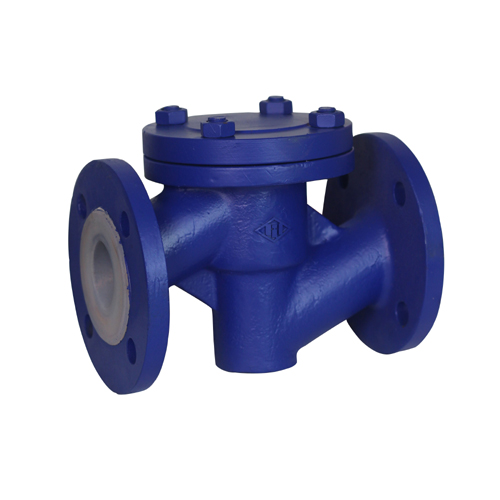

一、H41F46襯氟止回閥產品概述：

1.旋啟式止回閥
主要型號有：全襯里H44F46與H74F46單瓣旋啟式系列和H76F46型雙瓣旋啟式系列，它們的結構形式為：閥瓣都是圍繞閥座外的（銷）軸、鑲嵌在閥體與閥蓋之間形成的特殊凹槽內、啟閉靈活，密封可靠，另外，H72F46和H76F46型止回閥的特點是：除了閥體，閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證閥門在低壓力區密封的可靠性。

2.升降立式止回閥
主要型號有全襯里H40F46型，H42F46和H72F46升降立式止回閥，其中H40F46是一種新型結構，閥瓣為半球型，它們共同特點是襯氟閥瓣沿閥體通路軸線做升降運動。

3.升降式止回閥
主要型號有：全襯里H41F46直通升降式止回閥，其結構特點是：襯氟閥瓣垂直于閥體進、出口軸線作升降運動。

二、H41F46襯氟止回閥設計規范：

遵循GB 13932/GB122235/GB12236/JB/T8937/APl594標準.

三、H41F46襯氟止回閥性能規范：

設計規范	結構長度	連接法蘭	實驗與檢驗	產品標識	供貨規范
GB/T12235 (GB/T12236)	GB/T 12221	JB/T 78;JB/T 79	GB/T 13927	GB/T 12220	JB/T 7928

四、H41F46襯氟止回閥主要零件材料：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體 / 端蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣 / 閥桿	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2 Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里 / 閥座	PTFE （ F 4 ）、 PCTFE （ F 3 ）、 FEP （ F 46 ）、 PFA （可溶性 F 4 ）
4	緊固螺母	35		1Cr17Ni2		1Cr18Ni9Ti
5	螺母	45		0Cr18Ni9		0Cr18Ni9

五、H41F46襯氟止回閥主要外形連接尺寸：

公稱通徑		標 準 值							參考值
DN(mm)	NPS (inch)	L	D	D 1	D 2	f	b	Z- φ d	B	H	WT(Kg)
DN(mm)	NPS (inch)	PN 0.6MPa
15	1/2	130	80	55	40	2	12	4- φ 12	105	55	4
20	3/4	150	90	65	50	2	14	4- φ 12	115	58	5
25	1	160	100	75	60	2	14	4- φ 12	128	60	6
32	11/4	180	120	90	70	2	16	4- φ 14	145	75	7
40	11/2	200	130	100	80	3	16	4- φ 14	160	82	8
50	2	230	140	110	90	3	16	4- φ 14	178	95	10
65	2 1/2	290	160	130	110	3	16	4- φ 14	205	105	20
80	3	310	185	150	125	3	18	4- φ 18	230	120	25
100	4	350	205	170	145	3	18	4- φ 18	255	135	30
125	5	400	235	200	175	3	20	8- φ 18	305	158	50
150	6	480	260	225	200	3	20	8- φ 18	345	180	65
200	8	495	315	280	255	3	22	8- φ 18	415	215	137
250	10	622	370	335	310	3	24	12- φ 18	490	240	150
300	12	698	435	395	362	4	24	12- φ 23	540	265	185
350	14	787	485	445	412	4	26	12- φ 23	585	300	215
400	16	914	535	495	462	4	28	16- φ 23	635	360	244
450	18	978	590	550	518	4	28	16- φ 23	680	385	276
500	20	978	640	600	568	4	30	16- φ 23	740	415	315
PN 1.0MPa
15	1/2	130	95	65	45	2	14	4- φ 14	105	55	5
20	3/4	150	105	75	55	2	16	4- φ 14	115	58	7
25	1	160	115	85	65	2	16	4- φ 14	128	60	9
32	11/4	180	135	100	78	2	18	4- φ 18	145	75	11
40	11/2	200	145	110	85	3	18	4- φ 18	160	82	13.5
50	2	230	160	125	100	3	20	4- φ 18	178	95	18
65	21/2	290	180	145	120	3	20	4- φ 18	205	105	22
80	3	310	195	160	135	3	22	4- φ 18	230	120	28
100	4	350	215	180	155	3	22	8- φ 18	255	135	34
125	5	400	245	210	185	3	24	8- φ 18	305	158	58
150	6	480	280	240	210	3	24	8- φ 23	345	180	72
200	8	495	335	295	265	3	26	8- φ 23	415	215	150
250	10	622	390	350	320	3	28	12- φ 23	490	240	165
300	12	698	400	400	368	4	28	12- φ 23	540	265	190
350	14	787	460	460	428	4	30	16- φ 23	585	300	225
400	16	914	515	515	482	4	32	16- φ 25	635	360	254
450	18	978	565	565	532	4	32	20- φ 25	680	385	285
500	20	978	620	620	585	4	34	20- φ 25	740	415	333
PN 1.6MPa
15	1/2	130	95	65	45	2	14	4- φ 14	110	55	6
20	3/4	150	105	75	55	2	16	4- φ 14	120	58	7.8
25	1	160	115	85	65	2	16	4- φ 14	135	60	10
32	11/4	180	135	100	78	2	18	4- φ 18	150	75	12.5
40	11/2	200	145	110	85	3	18	4- φ 18	165	82	14.5
50	2	230	160	125	100	3	20	4- φ 18	185	95	19.5
65	21/2	290	180	145	120	3	20	4- φ 18	210	105	25.5
80	3	310	195	160	135	3	22	4- φ 18	235	120	30
100	4	350	215	180	155	3	24	8- φ 18	260	135	36
125	5	400	245	210	185	3	26	8- φ 18	310	158	62
150	6	480	280	240	210	3	28	8- φ 23	350	180	78
200	8	495	335	295	265	3	30	12- φ 23	420	215	156
250	10	622	405	355	320	3	32	12- φ 25	505	240	172
300	12	698	460	410	375	4	34	12- φ 25	560	265	240
350	14	787	520	470	435	4	38	16- φ 25	605	300	208
400	16	914	580	525	485	4	40	16- φ 30	650	350	265
