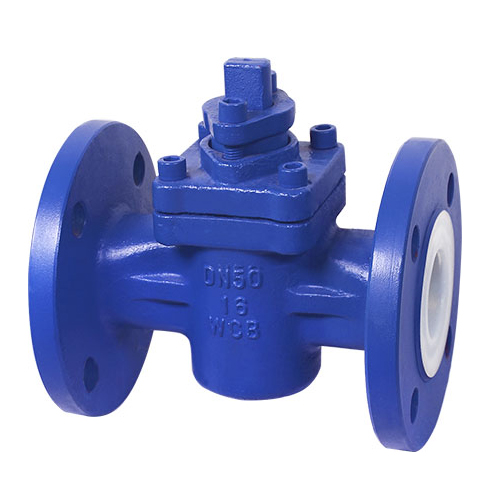

一、X41F46襯氟旋塞閥產品概述：
旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小?；鞠盗杏幸r里旋塞閥（全襯型）和襯套旋塞閥（半襯型）。旋塞閥多用于截?cái)嘟橘|(zhì)流動，也可進行介質分配（三通旋塞閥）。
二、X41F46襯氟旋塞閥結構特點：
1、X43S型、X44S型屬全襯里型，所有過流部件、閥體、塞子表面均襯有高分子材料滿足各種工況需要。
2、X43F/P型、XD63F/R型、XC63F/R型屬襯套型，特殊設計的閥座襯套（聚四氟乙烯或?qū)ξ痪郾剑┡c鋼制塞體組成的密封副、塞子為不銹鋼（不襯）。密封性能好、使用壽命長、自潤滑、轉動靈活。
襯氟旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小。本系列有襯里旋塞閥（全襯型）和襯套旋塞閥（半襯型）。旋塞閥多用于截?cái)嘟橘|(zhì)流動.
襯氟旋塞閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
襯氟旋塞閥產品特點：
◆旋塞與襯里閥體帶有理想的錐度設計，當在使用過程中由于磨損而不能密封時，可通過調整閥蓋上的調節螺釘使旋塞向下移動，補償加在密封面的密封力。
◆頂密封組件組成第二道外密封，在密封面失效的情況下，阻止介質從閥桿向外泄漏。
◆把上閥蓋上的四個螺栓打開后，就可以取出閥內所有部件，進行直接更換閥門零件而不需要從管道上取下閥門。
◆具有進出口端同時密封的優點，在整個工作過程當中密封 面摩擦系數小，塞體運轉靈活，不需要潤滑。
◆密封性能好，使用壽命長。
◆更換零件襯里材料可適用各種介質。
襯氟旋塞閥性能規范：
設計標準 HG/T3704,GB/T12240 API6D
結構長度 HG/T3704,GB/T12221 ASMEB16.10
法蘭形式尺寸 HG/T20592,GB/T9119 ASMEB16.5
檢驗與試驗 G8/T13927,J8/T9092 API598
公稱、壓力（MPa) 1.0 1.6 150Lb
實驗壓力
(MPa) 殼體試壓 1.5 1.5 1.5
高壓密封 1.1 1.1 1.1
低壓密封 0.6 0.6 0.6
適用溫度（℃） PFA:-30～200 FEP-30～150
適用介質 鹽酸、硝酸、氫氟酸、液氯、硫酸
王水等強腐蝕性介質
襯氟旋塞閥尺寸圖：
襯氟旋塞閥結構圖1 襯氟旋塞閥尺寸圖2
襯氟旋塞閥HG/T 20592 PN10襯氟旋塞閥外形尺寸表：
DN L D D1 D2 Z-d f b H W H0
15 110 95 65 45 4-14 2 14 85 180
20 117 105 75 55 4-14 2 14 88 180
25 127 115 85 65 4-14 2 14 98 260
32 140 140 100 78 4-18 3 16 101 260
40 165 150 110 85 4-18 3 16 128 320
50 178 165 125 100 4-18 3 16 128 320
65 190 185 145 120 4-18 3 18 135 320
80 203 200 160 135 8-18 3 20 164 400 322
100 229 220 180 155 8-18 3 20 178 400 332
125 254 250 210 185 8-18 3 22 205 385
150 267 285 240 210 8-23 3 24 220 405
200 292 340 295 265 8-23 3 26 455
250 330 395 350 320 12-23 4 28 490
襯氟旋塞閥GB PN1.0(MPa)主要外形尺寸和連接尺寸
公稱通徑
DN PN1.0(MPa)主要外形尺寸和連接尺寸 重量
L D D1 D2 f b nd Do H Kg
20 150 105 75 50 3 14 414 160 95 7
25 160 115 85 65 3 14 414 160 98 8
32 170 135 100 70 3 16 418 220 113 10
40 180 145 110 80 3 18 418 250 135 15
50 210 160 125 100 3 20 818 250 140 18
65 220 180 145 120 3.5 20 818 300 145 25
80 250 195 160 135 3.5 22 818 330 205 35
100 275 215 180 155 4 24 818 350 240 46
125 310 245 210 185 4 26 818 400 260 65
150 350 280 240 210 4 28 823 600 290 90
200 400 335 295 265 4.5 32 823 800 330 160
250 460 390 350 320 4.5 36 1223 900 380 230
襯氟旋塞閥用途：
1.本襯氟旋塞閥是采用近似圓形通孔的錐面旋塞作為啟閉件，通過旋塞轉動90°實現全開或者全關的目的。具有結構緊湊、體積小、密封性能好的優點。
2.旋塞為帶有通孔的圓錐體，與圓錐形閥體相配合，旋轉時，密封面之間運動帶有擦拭作用，用于帶有懸浮顆粒的介質較為理想，而且在全開時，密封面完全與流動介質隔離，這樣提高了閥門的使用壽命。
3.襯里旋塞閥，襯氟旋塞閥的錐形密封面之間的泄漏間隙可通過壓蓋來調整。當旋塞與閥體緊密接觸時，旋塞仍可旋轉，或者旋轉前從閥體內提起旋塞，旋轉90°后再密封，可達到零泄漏。
4.襯里旋塞閥，襯氟旋塞閥全開時，通道沒有任何障礙，也沒有凹陷沉積介質，這對于食品、醫藥等行業特別適合。
由于襯里旋塞閥，襯氟旋塞閥的密封面積大和密封應力高，因此操作力矩較大，正因?yàn)榇朔N閥門密封面積大，即使密封面上有些損壞，仍能較好防止泄漏，維修也非常方便。
5.襯氟旋塞閥適用介質：FEP(F46)、PCTFE（F3）襯氟隔膜閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強大堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用 。
