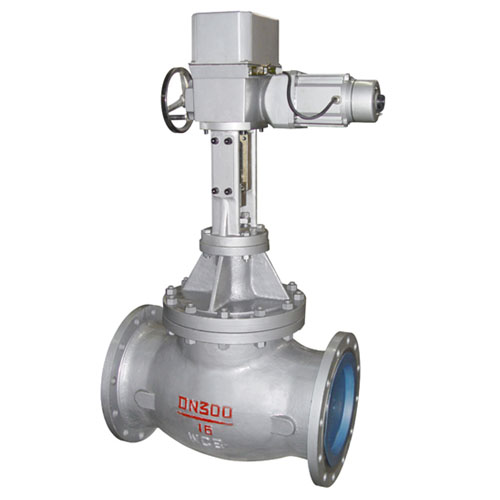

一、T941H電動調節閥產品概述：
電動調節閥是由調節閥體配以不同的電動執行器組成的工業現場執行儀表，它接受調節器輸出的4-20mA或者脈沖信號,來進行閉環控制，實現對流量、壓力、溫度、液位等參數的自動控制，并且可以選擇智能型電動執行器，與DCS、PLC等實現數字傳輸,組成更加智能的控制系統。T941H電動調節閥的電源電壓有220V和380V兩種，電動調節閥,電動單座調節閥,電動小流量調節閥的流量特性有等百分比、線性、快等三種。電動調節閥與氣動調節閥相比，具有節能(只在工作時才消耗電能)，環保(無碳排放)，明科閥門安裝快捷方便(無需復雜的氣動管路和氣泵工作站)等優點，電動調節閥,電動單座調節閥,電動小流量調節閥廣泛應用于電力、化工、冶金、環保、水處理、輕工、建材等工業自動化系統領域。
T941H電動調節閥鍋爐給水電動調節閥T940由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙菵KZ型有
二、T941H電動調節閥工作原理和結構說明：
一、主要由閥體、閥座、閥瓣、閥桿、閥蓋、指示板等組成。
二、閥門的流量調節供圓筒形的閥瓣和閥座的相對回轉以改變閥瓣上窗口面積來實現。
三、閥門的開關范圍。由閥門上方的開度指示板指示，所指示的開關范圍與閥門的開關范圍一致。
四、回轉調節閥通過遠距離控制器來操縱，回轉角度60℃。
三、T941H電動調節閥主要零件材料：
|
零件名稱
|
材料
|
零件名稱
|
材料
|
|
閥蓋
|
鑄鋼
|
桿頭
|
不銹鋼
|
|
閥體
|
2G25I
|
閥瓣
|
不銹鋼1Cr18N9Ti
|
|
閥桿
|
不銹鋼
|
閥座
|
不銹鋼1Cr18N9Ti
|
存放安裝使用注意事項
1、本閥應存放在干燥的室內，通路兩端須堵塞。不準堆置存放。
2、長期存放的調節閥應定期檢查，清除污垢，在各運動部分及加工面上應涂以防銹油，防止生銹。
3、本閥應安裝在水平管道上，必須垂直安裝。閥桿向上。
4、必須按圖示箭頭所指介質流向進行安裝。
四、T941H電動調節閥產品性能：
|
公稱壓力PN(Mpa)
|
公稱通徑DN(mm)
|
水壓試驗壓力PS(Mpa)
|
給水溫度t(≤℃)
|
設計壓差△(Mpa)
|
大流通面積fmax(cm2)
|
大流量Qmax(T/h)
|
適用介質
|
流量特性
|
壓力特性
|
泄漏量
|
|
2.5
|
50
|
3.8
|
425
|
0.4
|
1.89
|
12.1
|
水 油 蒸汽 |
進口壓力保持不變，流量從大到小變化時，出口壓力的偏差值為5~10%。
|
流量保持不變，進口壓力從大到小變化時，出口壓力偏差值為±5~10%。
|
為大流量的0.01~0.05%。
|
|
65
|
2.72
|
17.4
|
||||||||
|
80
|
3.56
|
22.8
|
||||||||
|
100
|
6.14
|
39.3
|
||||||||
|
150
|
12.26
|
78.5
|
||||||||
|
4
|
50
|
6
|
425
|
0.5
|
1.89
|
13.6
|
||||
|
65
|
2.72
|
19.5
|
||||||||
|
80
|
3.56
|
25.5
|
||||||||
|
100
|
6.14
|
44.0
|
||||||||
|
10
|
50
|
15
|
425
|
0.8
|
5.14
|
45.6
|
||||
|
80
|
5.76
|
50.3
|
||||||||
|
100
|
8.96
|
78.8
|
||||||||
|
125
|
14.5
|
110.5
|
||||||||
|
150
|
18.28
|
160.9
|
||||||||
|
200
|
33.38
|
293.36
|
五、T941H電動調節閥主要外形尺寸和連接尺寸：
|
公稱壓力PN(Mpa)
|
公稱通徑DN(mm)
|
主要外形尺寸和連接尺寸
|
|||||||||||
|
L
|
H
|
H1
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f1
|
n
|
q
|
||
|
2.5
|
50
|
250
|
238
|
165
|
160
|
125
|
100
|
不帶凹下部分
|
20
|
3
|
不帶凹下部分
|
4
|
φ18
|
|
65
|
260
|
248
|
175
|
180
|
145
|
120
|
22
|
3
|
8
|
φ18
|
|||
|
80
|
310
|
267
|
190
|
195
|
160
|
135
|
22
|
3
|
8
|
φ18
|
|||
|
100
|
350
|
279
|
210
|
230
|
190
|
160
|
24
|
3
|
8
|
φ23
|
|||
|
150
|
450
|
338
|
280
|
300
|
250
|
218
|
30
|
3
|
8
|
φ25
|
|||
|
4
|
50
|
250
|
238
|
165
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4
|
φ18
|
|
65
|
260
|
248
|
175
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8
|
φ18
|
|
|
80
|
310
|
267
|
190
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8
|
φ18
|
|
|
100
|
350
|
279
|
210
|
230
|
190
|
160
|
150
|
24
|
3
|
4.5
|
8
|
φ23
|
|
|
10
|
50
|
300
|
242
|
170
|
195
|
145
|
115
|
88
|
28
|
3
|
4
|
4
|
φ25
|
|
80
|
380
|
280
|
188
|
230
|
180
|
150
|
121
|
34
|
3
|
4.5
|
8
|
φ25
|
|
|
100
|
400
|
280
|
212
|
265
|
210
|
175
|
150
|
38
|
3
|
4.5
|
8
|
φ30
|
|
|
150
|
450
|
330
|
268
|
350
|
290
|
250
|
204
|
46
|
3
|
4.5
|
12
|
φ34
|
|
|
200
|
550
|
380
|
310
|
430
|
360
|
315
|
260
|
54
|
3
|
4.5
|
12
|
φ41
|
|
訂貨須知：
一、①T941H電動調節閥產品名稱與型號②T941H電動調節閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定T941H電動調節閥號，請按T941H電動調節閥型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
