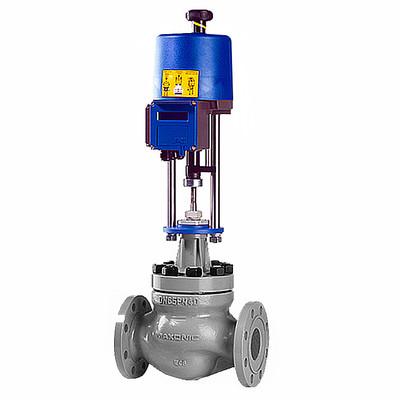

一、ZAZM電動套筒調節閥產品概述：
ZAZ（P、N、M）型電動調節閥由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點。電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
ZAZME系列型電動套筒調節閥接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規模可供選擇。
二、ZAZM電動套筒調節閥產品特點：
閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
伺服放大器采用深度動態負反饋，可提高自動調節精度。
電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
三、ZAZM電動套筒調節閥主要零件材料：
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管：1Cr18Ni9Ti
四、ZAZM電動套筒調節閥規格與技術參數：
|
公稱通徑DN(mm)
|
3/4”
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||
|
額定流量
系數kv |
單座
|
P
|
0.08～0.8
|
1.2～5.0
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
|
|
雙座
|
N
|
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
|
套筒
|
M
|
|
|
15
|
|
20
|
30
|
|
75
|
115
|
|
240
|
350
|
|
|
|
|
公稱壓力(Mpa)
|
1.6 4.0 6.0
|
|||||||||||||||
|
行程
|
10
|
16
|
25
|
40
|
60
|
100
|
||||||||||
|
電動執行器型號
|
DKZ-310/310C
|
DKZ-410/410C/510/510C
|
DKZ-510/510C
|
|||||||||||||
|
信號
|
Ⅱ型0-10mA DC Ⅲ型4-20mA DC
|
|||||||||||||||
|
介質溫度℃
|
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
|
|||||||||||||||
|
流量特性
|
直線 百分比
|
|||||||||||||||
|
可調范圍
|
30:1
|
|||||||||||||||
|
電源電壓
|
220VAC 50～60Hz
|
|||||||||||||||
|
作用方式
|
電開式（K） 電閉式（B）
|
|||||||||||||||
|
閥
體 材 質 |
公
稱 壓 力 (Mpa) |
0.6
|
|
低溫： ZG1Cr18Ni9Ti
|
||||||||||||
|
1.6
|
常溫:HT200 ZG230-450
|
|||||||||||||||
|
4.0
|
|
低溫: ZG1Cr18Ni9Ti
|
||||||||||||||
|
常溫:ZG230-450、ZG1Cr18Ni9Ti
|
||||||||||||||||
|
中溫:ZG230-450、ZG1Cr18Ni9Ti
|
||||||||||||||||
|
6.4
|
低溫:ZG1Cr18Ni9Ti
|
|||||||||||||||
|
常溫:ZG230-450、ZG1Cr18Ni9Ti
|
||||||||||||||||
|
中溫:ZG230-450、ZG1Cr18Ni9Ti
|
||||||||||||||||
|
法蘭尺寸
|
管連接
|
鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59
|
||||||||||||||
|
法蘭型式
|
法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式
鑄鋼法蘭按光滑式，鑄鐵法蘭按凹式 |
|||||||||||||||
|
閥芯材質
|
1Cr18Ni9Ti
|
|||||||||||||||
|
上閥蓋型式
|
普通式（常溫型），熱片式（中溫型），長勁式（低溫式）
|
|||||||||||||||
五、ZAZM電動套筒調節閥主要技術性能指標：
|
項目
|
指標
|
|
|
基本誤差％
|
±5.0
|
|
|
回差％
|
3.0
|
|
|
死區％
|
3.0
|
|
|
泄漏量
|
單座閥
|
符合JB/T7387-94 IV級 小于閥的額定容量×10-4
|
|
雙座閥
|
符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3
|
|
|
套筒閥
|
符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3
|
|
六、ZAZM電動套筒調節閥允許壓差：
|
使用情況
|
閥芯處于流開狀態，關閉時閥后壓力P2＝0
|
||||||||||
|
公稱通徑
DN(mm) |
閥座直徑
DN(mm) |
執行機構
有效推力 （N） |
允許壓差(sMPa)
|
||||||||
|
電動直通單座調節閥
|
|||||||||||
|
PN1.6(Mpa)
|
PN6.4(Mpa)
|
||||||||||
|
3/4
|
3
|
4
|
5
|
|
|
|
|||||
|
6
|
7
|
8
|
|||||||||
|
20
|
10
|
12
|
15
|
20
|
400,1000,2500
|
公稱壓力
|
3.8
|
2.7
|
1.7
|
1.0
|
|
|
公稱壓力
|
4.34.3
|
2.5
|
|||||||||
|
25
|
26
|
400,1000,2500
|
0.5
|
公稱壓力
|
0.6
|
3.6
|
|
||||
|
32
|
32
|
0.4
|
公稱壓力
|
0.4
|
2.3
|
|
|||||
|
40
|
40
|
400,1000
2500，6400 |
0.7
|
1.0
|
0.7
|
1.5
|
|
||||
|
50
|
50
|
0.5
|
1.0
|
0.5
|
1.0
|
|
|||||
|
65
|
66
|
6400，16000
|
1.4
|
1.4
|
|||||||
|
80
|
80
|
1.0
|
1.0
|
||||||||
|
100
|
100
|
0.6
|
0.6
|
||||||||
|
125
|
125
|
6400，16000
|
0.5
|
1.0
|
0.5
|
1.0
|
|||||
|
150
|
150
|
0.3
|
0.7
|
0.3
|
0.7
|
||||||
|
200
|
200
|
0.2
|
0.4
|
0.2
|
0.4
|
||||||
|
250
|
250
|
16000
|
0.3
|
0.3
|
|||||||
|
300
|
300
|
0.2
|
0.2
|
||||||||
注：雙座、套筒閥一般可承受≤公稱壓力，單座調節閥差壓可參考上表。
|

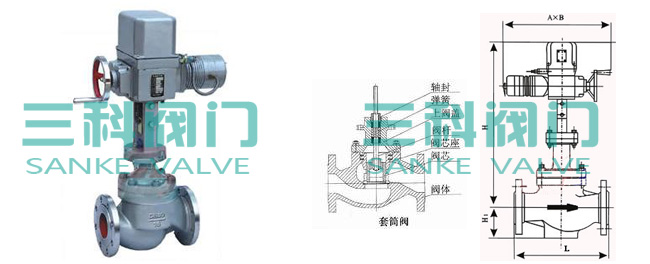

公稱通徑
DN |
L(mm)
|
A
|
B
|
H(mm)
|
H1(mm)
|
|||
|
PN16
|
PN40
|
PN64
|
普通型
|
熱片型
|
||||
|
25
|
184
|
197
|
230
|
230
|
460
|
668
|
819
|
75
|
|
40
|
222
|
235
|
260
|
684
|
835
|
95
|
||
|
50
|
254
|
267
|
300
|
684
|
835
|
98
|
||
|
80
|
295
|
317
|
380
|
230
|
530
|
785
|
946
|
130
|
|
100
|
350
|
368
|
430
|
795
|
946
|
156
|
||
|
150
|
480
|
473
|
550
|
260
|
630
|
945
|
1160
|
208
|
|
200
|
600
|
615
|
650
|
945
|
1160
|
250
|
||
|
250
|
650
|
670
|
690
|
1050
|
1320
|
265
|
||
|
300
|
740
|
770
|
800
|
1145
|
1320
|
265
|
||
訂貨須知：
一、①ZAZM電動套筒調節閥產品名稱與型號②ZAZM電動套筒調節閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZAZM電動套筒調節閥型號，請按ZAZM電動套筒調節閥型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
