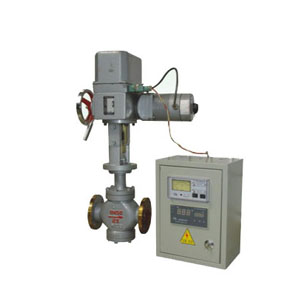

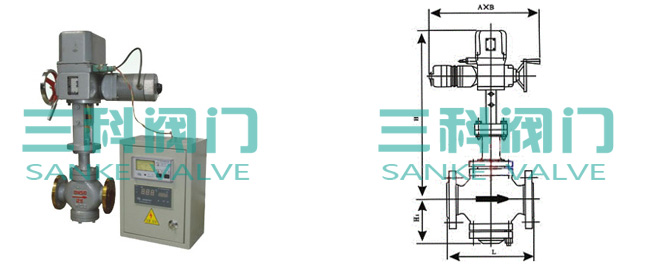

一、ZAZN電動三通合分流調節閥概述：
ZAZN型電動雙座調節閥，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。
廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm
公稱壓力有1.0、1.6、4.0、6.4MPa
使用溫度范圍由-250℃～450℃
接受信號為0～10mA.DC或4～20mA.DC。
電動雙座調節閥適用于壓差較大場合。
按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣品種規格可供選擇。
二、ZAZN電動三通合分流調節閥特點：
閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30％。
可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
電動雙座調節閥不平衡力小，閥穩定性好，使用壓差大。
調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
伺服放大器采用深度動態負反饋，可提高自動調節精度。
電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
三、ZAZN電動三通合分流調節閥主要零件材料
閥體、閥蓋：HT200、ZG230-450 ZG1Cr18Ni9Ti
閥芯、閥桿：1Cr18Ni9Ti、司鈦萊合金堆焊 增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
襯套：2Cr13
墊片：橡膠石棉板、1Cr18Ni9Ti石棉纏 繞墊片
波紋管：1Cr18Ni9Ti
四、ZAZN電動三通合分流調節閥主要技術參數：
|
公稱通徑DN(mm) （閥座直徑dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
(10) |
(12) |
(15) |
(20) |
||||||||||||
|
額定流量系數 |
直級 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
額定行程 |
16 |
25 |
40 |
60 |
|||||||||||
|
公稱壓力PN(MPa) |
1.0 1.6 4.0 6.4 |
||||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||
|
固有可調比 |
50 |
||||||||||||||
|
允許泄漏量 |
單座 |
硬密封：IV級軟密封：VI級 |
|||||||||||||
|
套筒 |
硬密封：II級軟密封：VI級 |
||||||||||||||
|
工作溫度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
||||||||||||||
|
信號范圍（mA.DC） |
0~10 4~20 |
||||||||||||||
|
作用方式 |
電關式電開式 |
||||||||||||||
|
使用環境溫度（℃） |
電動調節閥：-20~70℃伺服放大器：0~50℃ |
||||||||||||||
|
使用環境濕度 |
電動調節閥：≤95% 伺服放大器：≤85% |
||||||||||||||
|
電源電壓 |
220V 50Hz 380V 50Hz 24AC/DC |
||||||||||||||
本產品性能指標貫徹GB/T4213-92。配套用電動執行機構有關技術參數
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
電動執機機構 |
普通型 |
ZAZ-60 |
ZAZ-60 |
DKZ-410 |
DKZ-410 |
|||||||
|
電子型 |
JHZAZ1 |
JHZAZ1 |
JHZAZ3 |
JHZAZ3 |
||||||||
|
電動執行機構推力（N) |
普通型 |
400 4000 |
400 4000 |
6400 |
6400 16000 |
|||||||
|
電子型 |
2000 |
4000 |
6000 |
8000 |
||||||||
|
普通型 |
12.5 |
20 |
32 |
48 |
||||||||
|
電子型 |
30 |
30 |
48 |
60 |
||||||||
|
消耗功率（N） |
普通型 |
28 |
35 |
|||||||||
|
電子型 |
6 |
15 |
25 |
40 |
||||||||
