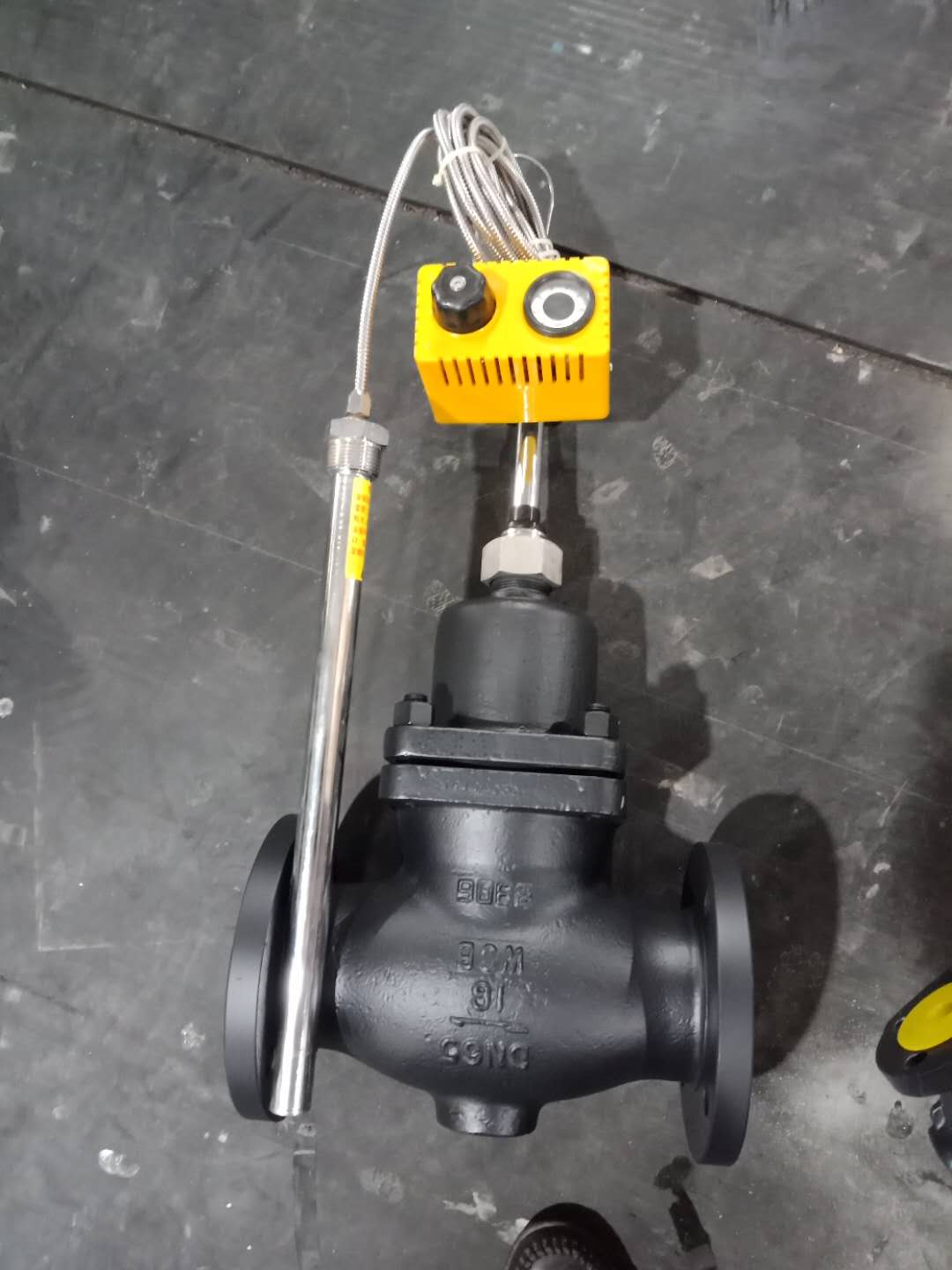

一、ZZW自力式溫度調節閥概述：
自力式溫度調節閥由控制閥門和溫控器組成。按用途分為加熱型和冷卻型。自力式溫度調節閥主要由控制閥及溫控器組成,是一種無需外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。適用于非腐蝕性的液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉(加熱型)；當被控介質溫度升高，控制閥門開啟(冷卻型)。廣泛應用于化工、石油、電力、冶金、食品、輕紡、民民建筑樓群、賓館、飯店等各種供熱、供水、制冷、殺菌消毒等設備的溫度自動調節。
自力式溫度調節閥特點
無需任何外加能源，利用被調介質自身能量實現介質溫度自動調節的執行器產品。有較寬的溫度設定范圍，顯示清晰、精度高，并設有過載保護裝置，安全可靠，因而廣泛應用于化工、石油、電力、冶金、食品、輕紡、民民建筑樓群、賓館、飯店等各種供熱、供水、制冷、殺菌消毒等設備的溫度自動調節。
自力式溫度調節閥的應用
自力式溫度調節閥，又稱溫控閥、自力式溫度控制閥、溫度調節閥、溫度控制閥。由控制閥門和溫控器組成。按用途分為加熱型和冷卻型。自力式溫度調節閥主要由控制閥及溫控器組成,是一種無需外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。適用于非腐蝕性的液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉(加熱型)；當被控介質溫度升高，控制閥門開啟(冷卻型)。
ZZW型自力式溫度調節閥無需外加能源，利用被調介質自身能量實現溫度自動調節的執行器產品，公稱壓力PN16、40、64；溫度調節范圍從0~270℃；溫度控制器連接頭為G1“外螺紋；法蘭標準：PN16、40按GB9113-88；PN64按JB79.2-94，PN16為凸面法蘭；PN40、64為凹面法蘭，閥體為凹面。結構長度按GB12221-89標準。
ZZW型自力式溫度調節閥無需外界能源而進行溫度自動調節。它適用于蒸汽、熱水、熱油等為介質的各種換熱場合。 廣泛應用于供暖、空調、生活熱水中的溫度自動調節，以及特殊場合的溫度自動調節，如化工、紡織、制藥等生產工程。
工作原理
自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度傳感器內的液體膨脹是均勻，其控制作用為比例調節。被控介質溫度變化時，傳感器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高于設定值時，感溫液體膨脹，推動閥芯向下關閉閥門，減少熱媒的流量；被控介質的溫度低于設定值時，感溫液體收縮，復位彈簧推動閥芯開啟，增加熱媒的流量。
適用范圍
采暖空調、生活熱水、石油化工、電力、機電、紡織、橡膠、食品等行業。
適用范圍
1.體積小、重量輕、安裝簡易
2.準確可靠壽命長
3.免維修式工作
4.調解設定簡易
5.無源工作(無電源、氣源正常工作)
6.無需昂貴的調試費用
7.閥體密封采用V型環高溫密封組件，防止了閥桿過緊抱死或漏氣的可能性。
ZZW自力式溫度調節閥技術參數
|
公稱通徑DN(mm) （閥座直徑dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
(10) |
(12) |
(15) |
(20) |
||||||||||||
|
額定流量系數 |
直級 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
額定行程 |
16 |
25 |
40 |
60 |
|||||||||||
|
公稱壓力PN(MPa) |
1.0 1.6 4.0 6.4 |
||||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||
|
固有可調比 |
50 |
||||||||||||||
|
允許泄漏量 |
單座 |
硬密封：IV級軟密封：VI級 |
|||||||||||||
|
套筒 |
硬密封：II級軟密封：VI級 |
||||||||||||||
|
工作溫度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
||||||||||||||
|
信號范圍（mA.DC） |
0~10 4~20 |
||||||||||||||
|
作用方式 |
電關式電開式 |
||||||||||||||
|
使用環境溫度（℃） |
電動調節閥：-20~70℃ |
||||||||||||||
|
使用環境濕度 |
電動調節閥：≤95% |
||||||||||||||
|
電源電壓 |
220V 50Hz |
||||||||||||||
本產品性能指標貫徹GB/T4213-92。配套用電動執行機構有關技術參數
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
電動執機機構 |
普通型 |
ZAZ-60 |
ZAZ-60 |
DKZ-410 |
DKZ-410 |
|||||||
|
電子型 |
JHZAZ1 |
JHZAZ1 |
JHZAZ3 |
JHZAZ3 |
||||||||
|
電動執行機構推力（N) |
普通型 |
400 |
400 |
6400 |
6400 |
|||||||
|
電子型 |
2000 |
4000 |
6000 |
8000 |
||||||||
|
普通型 |
12.5 |
20 |
32 |
48 |
||||||||
|
電子型 |
30 |
30 |
48 |
60 |
||||||||
|
消耗功率（N） |
普通型 |
28 |
35 |
|||||||||
|
電子型 |
6 |
15 |
25 |
40 |
||||||||
表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。
允許壓差
單座調節型允許壓差表單位：MPa
|
公稱通徑 (mm) 推力(N) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
10 |
12 |
15 |
20 |
|||||||||||
|
400 |
3.90 |
2.71 |
1.73 |
0.95 |
0.62 |
0.37 |
0.24 |
0.15 |
||||||
|
2000 |
6.40 |
6.40 |
6.40 |
4.87 |
3.11 |
|||||||||
|
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.11 |
3.73 |
2.39 |
1.53 |
||||||
|
6000 |
1.38 |
0.91 |
0.54 |
|||||||||||
|
6400 |
1.45 |
0.95 |
0.61 |
0.40 |
0.28 |
0.15 |
||||||||
|
8000 |
0.50 |
0.34 |
0.19 |
|||||||||||
|
16000 |
0.98 |
0.68 |
0.38 |
|||||||||||
套筒調節型允許壓差表
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
400 |
1.94 |
1.62 |
1.31 |
1.08 |
0.88 |
||||||
|
2000 |
6.40 |
6.40 |
|||||||||
|
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
||||||
|
6000 |
6.40 |
6.40 |
6.40 |
||||||||
|
6400 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
|||||
|
8000 |
6.40 |
6.40 |
6.40 |
||||||||
|
16000 |
6.40 |
6.40 |
6.40 |
允許壓差值若大于公稱壓力，則取公稱壓力值。
性能指標
|
序號 |
項目 |
單座閥 |
套筒閥 |
|
1 |
基本誤差（%） |
±2.5 |
|
|
2 |
回差（%） |
2.0 |
|
|
3 |
死區（%） |
3.0 |
|
|
4 |
額定行程偏差（%） |
+2.5 |
|
|
5 |
額定流量系數偏差（%） |
±10 |
|
|
6 |
固有流量特性 |
符合IEC534-1、GB/T4213-92中規定的斜率偏差 |
|

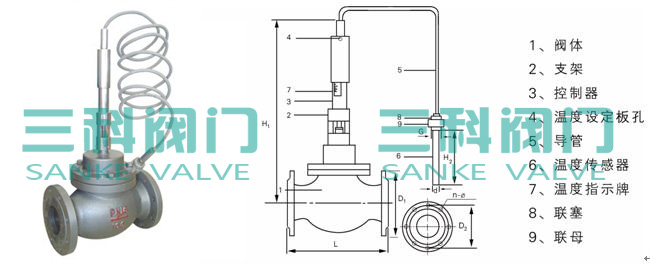

普通型單位：mm
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
A |
460 |
530 |
630 |
|||||||||
|
B |
230 |
230 |
260 |
|||||||||
|
H1 |
490 |
540 |
625 |
|||||||||
|
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
H2 |
175 |
180 |
, 215 |
218 |
230 |
280 |
285 |
315 |
400 |
460 |
540 |
|
|
H3 |
53 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
|
|
重量 |
PN1640 |
50 |
5254 |
56 |
58 |
75 |
87 |
95 |
132 |
135 |
155 |
|
|
PN64 |
53 |
56 |
58 |
65 |
68 |
84 |
110 |
129 |
177 |
180 |
210 |
|
電子型單位：mm
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
D |
φ155 |
φ162 |
φ170 |
|||||||||
|
H4 |
290 |
325 |
380 |
|||||||||
|
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
H5 |
175 |
180 |
215 |
218 |
230 |
280 |
285 |
315 |
400 |
460 |
540 |
|
|
H6 |
53 |
58 |
70 |
75 |
82 |
92 |
100 |
110 |
125 |
142 |
170 |
|
|
重量 |
PN1640 |
10 |
12 |
15 |
17 |
18 |
34 |
46 |
54 |
76 |
79 |
100 |
|
PN64 |
13 |
16 |
19 |
26 |
27 |
43 |
69 |
85 |
120 |
125 |
150 |
|
連接標準
連接尺寸及標準
法蘭標準：鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88
法蘭密封面型：PN10、PN16為凸面
PN40、PN64為凹凸面，閥體為凹面
結構長度：GB12221-89
夾套保溫型夾套載熱體接口：對焊φ18×4
閥體法蘭及法蘭端面距離可以按用指定的標準制造。如ANSI、JIS、DIN等標準
