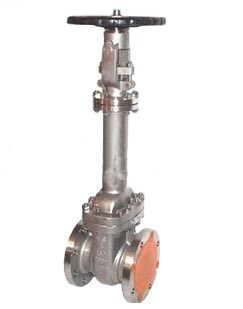

WZ41H不銹鋼波紋管閘閥

型號:WZ41H-16P

產品時間:2012-06-18

簡要描述:

WZ41H不銹鋼波紋管閘閥適用于公稱壓力PN1.6~16MPa,工作溫度-29~350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質

詳細介紹

   一、WZ41H不銹鋼波紋管閘閥概述:

   WZ41H不銹鋼波紋管閘閥適用于公稱壓力PN1.6~16MPa,工作溫度-29~350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。



二、主要特點:

   產品結構合理、密封可靠、性能優良、造型美觀;密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長;閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能;雙重密封,性能更可靠;閥桿升降位置指示,更直觀;零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要。波紋管閘閥的閥桿采用波紋管及填料雙重密封結構,確保閥桿處的無泄漏密封,特別適用于易燃、易爆、有毒及貴重介質的管路。

 ■特點:雙層波紋管、維修方便、雙重密封、位置指示
 ■應用場合:電站、天然氣、氨、真空、冷凍系統、熱油系統、熱水
 ■閥門采用標準:

   設計制造標準:GB12234、API6D;

   結構長度標準:GB1221、ANSI B16.10;

   法蘭標準:JB79、ANSI B16.5;

   檢驗試驗標準:GB12937、API 598



三、主要零部件材質:

序號

名稱

材質

1

閥體

WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

2

閥板

25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

3

閥桿

25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

4

波紋管組件

1Cr18Ni9Ti、304、316、304L、316L

5

支架

WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、

6

墊片

柔性石墨+不銹鋼Flexible graphite+stainless steel、PTFE

7

閥蓋

WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

8

六角螺母

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV

9

雙頭螺栓

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV

10

填料

柔性石墨

11

填料壓蓋

WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

12

閥桿螺母

銅合金

13

手輪

WCB QT400-18



四、技術規范:

結構形式

BB-BG-OS & Y

驅動方式

手動

電動

設計標準

GB12234

結構長度

GB12221

連接法蘭

GB9113、JB79、HG20596

試驗和檢驗

JB/T 9092、GB/T13927



五、連接尺寸及重量PN16:

型號

WZ41-16

壓力
等級

PN16

口徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

108

117

127

140

165

178

190

203

229

254

267

292

330

356

381

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

950

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量

8

9

10

15

22

30

43

57

73

105

150

190

270

380

480



六、連接尺寸及重量PN25

型號

WZ41-25

壓力
等級

PN25

口徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

140

152

165

178

190

216

241

283

305

381

403

419

457

502

762

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

980

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量

9

10

12

17

23

34

50

65

82

115

165

210

300

420

540



七、連接尺寸及重量PN40

型號

WZ41-40

壓力
等級

PN40

口徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

165

190

216

229

241

292

330

356

432

508

559

660

787

838

889

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

980

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量

9

10

12

18

25

38

53

70

88

125

175

225

310

440

560
