今天來跟大家分享一些止回閥的技術參數，今天我跟大家主要是列出了2種我們平常常用的止回閥，一種是我們大家再熟悉不過了的H41H空排止回閥，另一種就是我們也比較常見的H44H空排止回閥，

一，H41H空排止回閥：

首先H41H空排止回閥是一種臥式安裝的，H41H空排止回閥選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。
主要是依靠閥瓣自重和流體壓差實現自動阻止流體倒流。是生產過程調節系統中的重要環節之一，是控制管道內介質單向流向，阻止介質倒流的閥門類產品。嚴格按 GB12235 標準設計制造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠 . 密封性能優良。

二，空排止回閥工作原理：

空排止回閥主要是依靠閥瓣自重和流體壓差實現自動阻止流體倒流，當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。

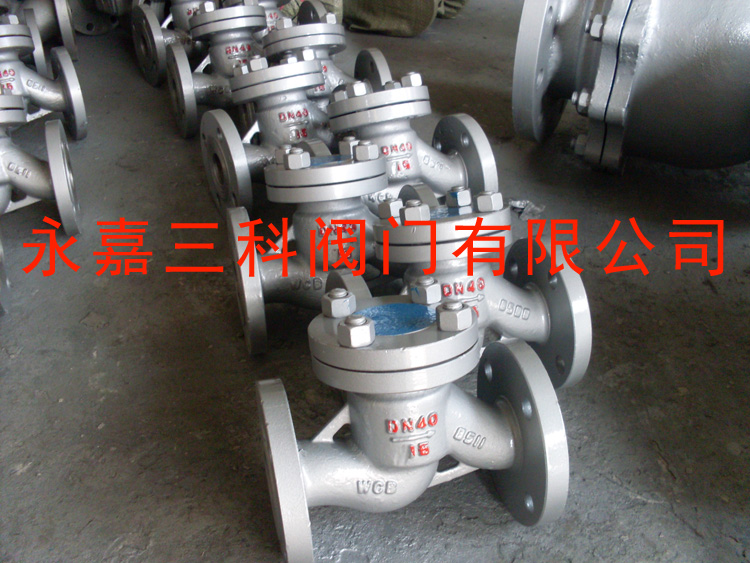

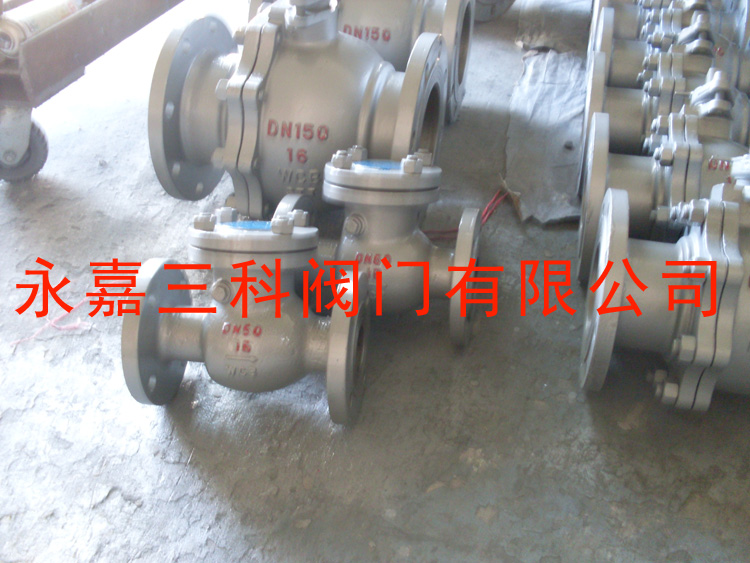

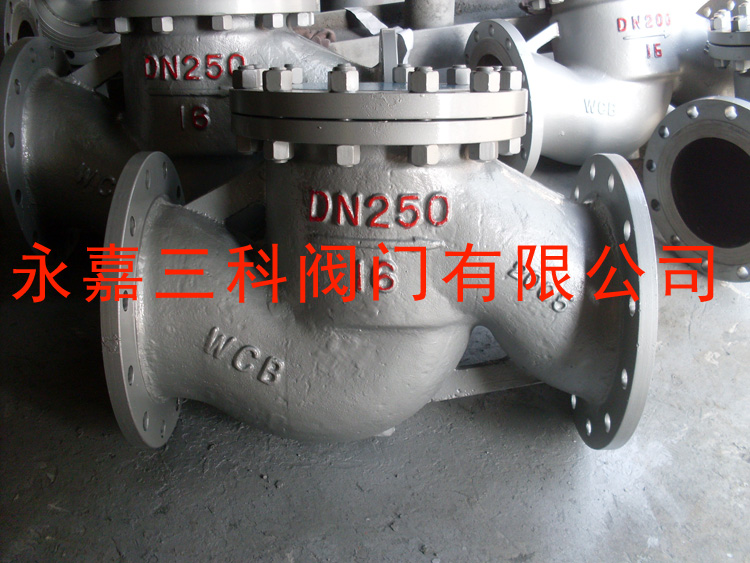

三，空排止回閥實物圖片：

三、H41H空排止回閥特點

1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立(Stellite)鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。

四、H41H空排止回閥性能參數

型號		H41H-16C~100	H41Y-16I~100	H41W-16P~100
工作壓力(MPa)		1.6~10.0
適用溫度(℃)		≤425		≤150
適用介質		水、蒸汽、油品		弱腐蝕性介質
材料	閥體、閥蓋	碳鋼		鉻鎳鈦不銹鋼
	密封面	堆焊鉻不銹鋼	堆焊硬質合金	鉻鎳鈦不銹鋼
	墊片	鋼帶石墨參纏繞		聚四氟乙烯

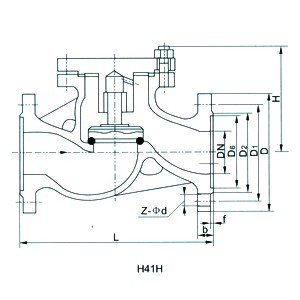

空排止回閥安裝尺寸：

空排止回閥結構間圖：

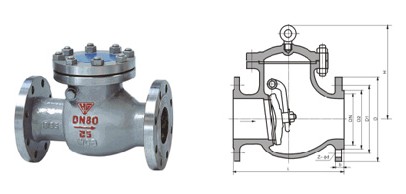

H44H旋啟式止回閥跟41的工作用途是一樣的，都是其作用是防止管路中的介質倒流防止介質倒流的閥門叫止回閥，同樣又稱單向閥或逆止閥
