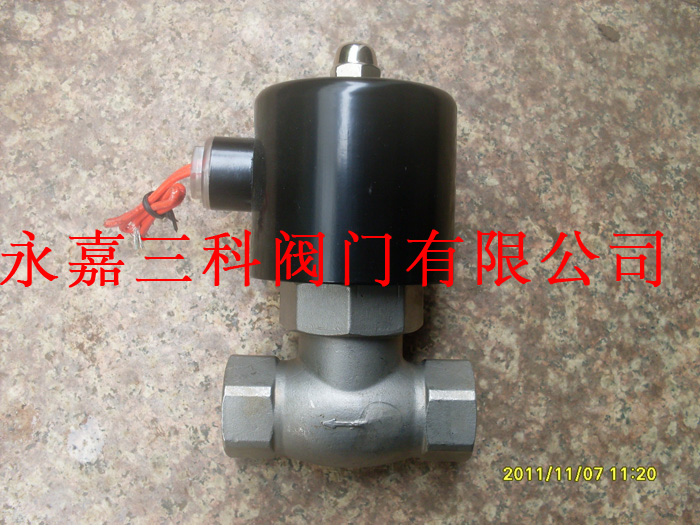

ZCA真空電磁閥概述：
ZCA真空電磁閥是適用于真空設備管路做二位式通斷切換執行機構。它廣泛應用于食品、冶金等行業真空系統管路上。
一、ZCA真空電磁閥原理
電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置動。這樣通過控制電磁鐵的電流通斷就控制了機械運動。
二、ZCA真空電磁閥的主要特點
(1)外漏堵絕，內漏易控，使用安全。內外泄漏是危及安全的要素。其它自控閥通常將閥桿伸出，由電動、氣動、液動執行機構控制閥芯的轉動或移動。這都要解決長期動作閥桿動密封的外泄漏難題；唯有電磁閥是用電磁力作用于密封在電動調節閥隔磁套管內的鐵芯完成，不存在動密封，所以外漏易堵絕。電動閥力矩控制不易，容易產生內漏，甚至拉斷閥桿頭部；電磁閥的結構型式容易控制內泄漏，直至降為零。所以，電磁閥使用特別安全，尤其適用于腐蝕性、有毒或高低溫的介質。
(2)系統簡單，便接電腦，價格低謙。電磁閥本身結構簡單，價格也低，比起調節閥等其它種類執行器易于安裝維護。更顯著的是所組成的自控系統簡單得多，價格要低得多。由于電磁閥是開關信號控制，與工控計算機連接十分方便。在當今電腦普及，價格大幅下降的時代，電磁閥的優勢就更加明顯。
(3)動作快遞，功率微小，外形輕巧。電磁閥響應時間可以短至幾個毫秒，即使是先導式電磁閥也可以控制在幾十毫秒內。由于自成回路，比之其它自控閥反應更靈敏。設計得當?shù)碾姶砰y線圈功率消耗很低，屬節能產品；還可做到只需觸發動作，自動保持閥位，平時一點也不耗電。電磁閥外形尺寸小，既節省空間，又輕巧美觀。
(4)調節精度受限，適用介質受限。電磁閥通常只有開關兩種狀態，www.mikofm.com閥芯只能處于兩個極限位置，不能連續調節，(力圖突破的新構思不少，但還都處于試驗試用階段)所以調節精度還受到一定限制。
電磁閥對介質潔凈度有較高要求，含顆粒狀的介質不能適用，如屬雜質須先濾去。另外，粘稠狀介質不能適用，而且，特定的產品適用的介質粘度范圍相對較窄。
(5)型號多樣，用途廣泛。電磁閥雖有先天不足，優點仍十分突出，所以就設計成多種多樣的產品，滿足各種不同的需求，用途極為廣泛。電磁閥技術的進步也都是圍繞著如何克服先天不足，如何更好地發揮固有優勢而展開。
三、ZCA真空電磁閥技術參術
|
工作介質
|
空氣等非腐蝕性氣體
|
|
介質溫度℃
|
≤60
|
|
工作壓力 MPa
|
1.0
|
|
工作壓差 MPa
|
-0.1～0
|
|
電源電壓
|
AC220V DC24V 其余規格可作特殊訂貨
|
|
使用壽命
|
JB/T7352-94規定
|
|
額定流量系數 KV
|
3.8
|
7.4
|
10.3
|
18.8
|
25.7
|
41
|
|
泄漏量 ml/min
|
按JB/T7352-94.F規定
|
|
公稱通徑 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
|
功耗（VA）
|
50
|
90
|
四、ZCA真空電磁閥安裝尺寸
|
公稱通徑 DN
|
內螺紋連接
|
法蘭連接
|
|
內螺紋
|
外形尺寸
|
外形尺寸
|
法蘭尺寸
|
|
G
|
H
|
L
|
H
|
L
|
D
|
D1
|
D2
|
n-d
|
b
|
f
|
|
15
|
1/2″
|
148
|
92
|
176
|
130
|
95
|
65
|
46
|
4-φ14
|
14
|
2
|
|
20
|
3/4″
|
148
|
92
|
181
|
150
|
105
|
75
|
56
|
4-φ14
|
16
|
2
|
|
25
|
1″
|
148
|
110
|
210
|
160
|
115
|
85
|
65
|
4-φ14
|
16
|
3
|
|
32
|
11/4″
|
182
|
120
|
221
|
180
|
140
|
100
|
76
|
4-φ18
|
18
|
3
|
|
40
|
11/2″
|
182
|
140
|
230
|
200
|
150
|
110
|
84
|
4-φ18
|
18
|
3
|
|
50
|
2″
|
192
|
162
|
252
|
230
|
165
|
125
|
99
|
4-φ18
|
20
|
3
|
五、ZCA真空電磁閥安裝說明：
-
ZCA真空電磁閥安裝前應仔細閱讀產品的使用說明書，查核產品是否完全符合使用要求，熟悉安裝要點，做好準備工作。
2．安裝時ZCA真空電磁閥線圈向上，并保持垂直位置，ZCA真空電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
3．接管之前用0.3MPa的壓力對管道充分沖洗，把管道中的金屬粉末密封材料殘留，銹垢等完全清除；ZCA真空電磁閥的工作介質應清潔無顆粒; 雜質，建議閥前安裝過濾器，蒸汽管路安裝疏水閥；進水電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
4．在ZCA真空電磁閥發生故障時，為了及時隔離ZCA真空電磁閥，并保證系統正常運行，好安裝旁路裝置。
5．不要將ZCA真空電磁閥安裝于管道低凹處，以免蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。
6．普通型ZCA真空電磁閥不可在易燃易爆危險場合使用。
7．在管道剛性不足情況下，建議把ZCA真空電磁閥閥前后管子用支架固定，以防ZCA真空電磁閥工作時引起振動
六、ZCA真空電磁閥使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
