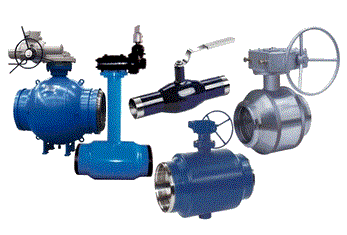

一：Q61Y全焊接球閥參數:
1.連接方式: 對焊、法蘭。
2.傳動方式:手動、蝸輪傳動。
3.口徑尺寸: [DN15-DN300]
4.工作壓力:[PN1.6、PN2.5、PN4.0 MPA]]。
5.介質溫度:-20℃≈180℃。[可根據不同的工控選擇材料]
6.流體介質: 水、油品、氣、燃?xì)忸惤橘|(zhì)。
7.閥體材質:碳鋼、不銹鋼。
8.密封材質: 聚四氟乙稀PTFE 增強聚四氟乙稀PPL。
9.球芯材質: 實芯不銹鋼球
10.閥桿材質:不銹鋼。
11.填料: 石墨、增強聚丙稀。
12.閥體外表:鑄鋼:亞光紫蘭或磷化[有效防銹]。
二：特點:
一體式全焊接球閥不會有外部泄漏等現象。由于閥座是由碳化特氟隆密封環及咖彈簧構成的,所以對壓力和溫度的變化適應能力強,在標注壓力和溫度范圍內不會產生任何泄滑。球體的加工過程有先進的計算機檢測儀跟蹤檢測,所以球體的加工精度高。由于閥體材料跟管道材質一樣,不會出現應力不均,也不會由于地震及車輛經過地面時而產生變形,管道耐老化。密封環本體采用含量20%C(碳素)的PTFE材質,保障完全無泄漏(0%)。直埋式焊接球閥可以直接埋于地下,不用建高大型閥門井,只需在地面上設置小型淺井,大大節省施工費用及工程時間?？筛鶕?jù)管道的施工及設計要求,調整閥體的長短和閥桿的高度。球體的加工精度非常精密,操作輕便,無不良干涉。采用高級的原材料,能保PN25以上的壓力。與同類行業的同種規格產品相比,閥體小,而且外型美觀?，F(xiàn)代城市里面的車輛及行人通行密集,道路的情況也非常復雜。所以在施工和維護煤氣供應管道和供熱供應管道時對其施工時間和施工安全的要求非常高。采用全焊接球閥,可以直執著深埋地下。利用新工程技術方法施工能大化減少閥門控制所占空間,并且大大節省施工費用及工程時間。而且能預防煤氣爆炸的危險,全焊接球閥是非常安全的閥門。直埋式球閥傳動時,操作者不需要進入地下,只需在地上進行傳動操作即可,
三、選型
球閥分有：浮動球球閥、固定球球閥、軌道球閥、V型球閥、三通球閥、不銹鋼球閥、鍛鋼球閥、卸灰球閥、抗硫球閥、三通球閥、氣動球閥、電動球閥、卡套球閥、焊接球閥。由于球閥通常用橡膠、尼龍和聚四氟乙烯作為閥座密封圈材料，因此它的使用溫度受到閥座密封圈材料的限制。球閥的截止作用是靠金屬球體在介質的作用下，于塑料閥座之間相互壓緊來完成的(浮動球球閥)。閥座密封圈在一定的接觸壓力作用下，局部地區發生彈塑變形。這一變形可以補償球體的制造精度和表面粗糙度，保證球閥的密封性能。又由于球閥的閥座密封圈通常采用塑料制成，故在選擇球閥的結構和性能上，要考慮球閥的耐火和防火，特別是在石油、化工、冶金等部門，在易燃、易爆介質的設備和管路系統中使用球閥，更應注意耐火和防火。通常，在雙位調節、密封性能嚴格、泥漿、磨損、縮口通道、啟閉動作迅速(1/4轉啟閉)、高壓截止(壓差大)、低噪聲、有氣穴和氣化現象、向大氣少量滲漏，操作力矩小、流體阻力小的管路系統中，推薦使用球閥。球閥也適用于輕型結構、低壓截止(壓差小)、腐蝕性介質的管路系統中。在低溫(深冷)裝置和管路系統中也可選用球閥。在冶金行業的氧氣管路系統中，需使用經過嚴格脫脂處理的球閥。在輸油管線和輸氣管線中的主管線需埋設在地下時，需使用全通徑焊接式球閥。在要求具有調節性能時，需選用帶V形開口的專用結構的球閥。在石油、石油化工、化工、電力、城市建設中，工作溫度在200度以上的管路系統可選用金屬對金屬密封的球閥。
四、安裝注意事項
(1)取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
(2)安裝前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。
(3)準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
(4)在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
(5)本類閥應安裝在管道的水平方向或垂直方向。
(6)安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
(7)與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
五、其他技術參數備注
(1) Q41F廣式法蘭球閥價格由口徑、材質、壓力的不同而異，恕不公布價格！
(2)連接形式：螺紋、法蘭、焊接、對夾等
(3)傳動方式：手動、蝸輪傳動、齒輪傳動、氣動、電動等
(4)口徑從DN6-DN600；壓力從1.0MPA-64MPA；溫度-100℃-600℃
(5)材質有：碳鋼、不銹鋼、合金鋼、鉻鉬鋼、低溫鋼、球墨鑄鐵及其他特殊鋼；
(6)三通或四通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。
