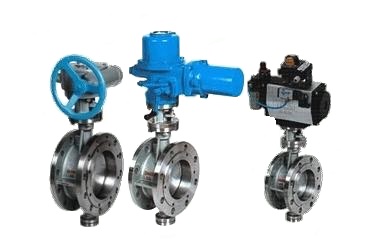

一、D643H不銹鋼硬密封蝶閥概述：

該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

二、特點:

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

三、采用標準：

設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
D73H/D373H/D673H/D973H-(6、10)C、P、R、V系列對夾式金屬硬密封蝶閥

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D73H/D373H/D673H/D973H			PN0.6MPa		PN1.0MPa
	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	110	4-14	125	4-18
65	46	115	370	180	200	130	4-14	145	4-18
80	64	120	380	180	200	150	4-18	160	8-18
100	64	138	420	180	200	170	8-18	180	8-18
125	70	164	460	180	200	200	8-18	210	8-18
150	76	175	555	270	280	225	8-18	240	8-22
200	89	208	605	270	280	280	12-18	295	8-22
250	114	243	680	270	280	335	12-22	350	12-22
300	114	283	800	380	420	395	12-22	400	12-22
350	127	310	835	380	420	445	16-22	460	16-22
400	140	340	915	450	470	495	16-22	515	16-26
450	152	380	960	480	490	550	16-22	565	20-26
500	152	410	1020	480	490	600	20-22	620	20-26
600	178	470	1225	480	490	705	20-26	725	20-30
700	229	550	1355	640	660	810	24-26	840	24-30
800	241	640	1470	640	660	902	24-30	950	24-33
900	241	710	1545	750	860	1020	24-30	1050	28-33
1000	300	770	1795	850	900	1120	28-30	1160	28-36
1200	360	890	1965	850	900	1340	32-33	1380	32-39

D73H/D373H/D673H/D973H-(16、25)C、P、R、V系列對夾式金屬硬密封蝶閥

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D73H/D373H/D673H/D973H			PN1.6MPa		PN2.5MPa
	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	125	4-18	125	4-18
65	46	115	370	180	200	145	4-18	145	8-18
80	49	120	380	180	200	160	8-18	160	8-18
100	56	138	420	180	200	180	8-18	190	8-22
125	64	164	460	180	200	210	8-18	220	8-26
150	70	175	555	270	280	240	8-22	250	8-26
200	71	208	605	270	280	295	12-22	310	12-26
250	76	243	680	270	280	335	12-26	370	12-30
300	83	283	825	380	420	410	12-26	430	16-30
350	92	310	900	380	420	470	16-26	490	16-33
400	102	340	980	450	470	525	16-30	550	16-36
450	114	380	1030	480	490	585	20-30	600	20-36
500	127	410	1105	480	490	650	20-33	660	20-36
600	154	470	1310	480	490	770	20-36	770	20-39
700	165	550	1435	640	660	840	24-36	875	24-42
800	190	640	1605	640	660	950	24-39	990	24-48
900	203	710	1745	750	860	1050	28-39	1090	28-48
1000	216	770	1885	850	900	1170	28-42	1210	28-56
1200	254	890	2105	850	900	1390	32-48	1420	32-56

D73H/D373H/D673H/D973H-(40)C、P、R、V系列對夾式金屬硬密封蝶閥

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D73H/D373H/D673H/D973H			PN4.OMPa
	L	H	H1	A1	B1	D1	Z-d
50	43	112	350	180	200	125	4-18
65	46	115	370	180	200	145	8-18
80	49	120	380	180	200	160	8-18
100	56	138	420	180	200	190	8-22
125	64	164	460	180	200	220	8-26
150	70	175	555	270	280	250	8-26
200	71	208	605	270	280	320	12-30
250	76	243	680	270	280	385	12-33
300	83	283	825	380	420	450	16-33
350	92	310	900	380	420	510	16-36
400	102	340	980	450	470	585	16-39
450	114	380	1030	480	490	610	20-39
500	127	410	1105	480	490	670	20-42

D43H/D343H/D643H/D943H-(6、10)C、P、R、V系列法蘭式多層次金屬硬密封蝶閥

公稱通徑 DN	外形尺寸						連接尺寸
	L		H	D43H/D343H/D643H/D943H			PN0.6MPa			PN1.0MPa
	短	長	H	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	530	250	255	160	130	4-14	185	145	4-18
80	114	180	120	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	705	300	315	265	225	8-18	285	240	8-22
200	152	230	208	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	945	300	315	375	335	12-18	395	350	12-22
300	178	270	283	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	310	1140	300	315	490	445	12-22	505	460	16-22
400	216	310	340	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	380	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	410	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	470	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	550	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	640	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	710	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	920	2886			1630	1560	36-36	1675	1590	36-42
1600	600	790	1085	3156			1820	1760	40-36	1915	1820	40-48
1800	670	870	1230	3421			2045	1970	44-39	2115	2020	44-48
2000	760	950	1350	3685			2265	2180	48-42	2325	2230	48-48
