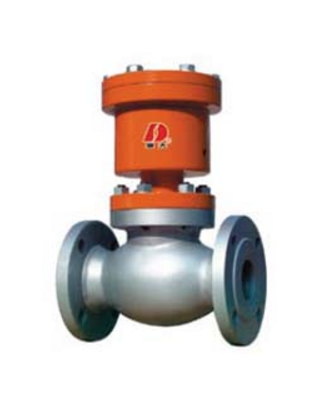

一、J641F氣動活塞式截止閥概述：
結構特點:
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立(Stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經(jīng)調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據(jù)實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統(tǒng)運行。
二、主要零件材料及主要用途
閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度
(≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti
Stellite12 Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200
ZGlCrl8Ni2Mo2Ti CF8M
Stellite12 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸類、
堿類、混酸 200
ZG00Crl7Nil4M02 CF3M
Stellite12 Stel1ite6 316L PTFE 磷酸類、
尿素、甲銨液 200
ZGlCr5MO ZGlCr5MO
Stellite12 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550
三、安裝尺寸：
|
型號 |
公稱通徑DN（mm） |
尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
||
|
J641F-16 |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
113 |
80 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
113 |
80 |
|
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
125 |
80 |
|
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
145 |
100 |
|
|
40 |
200 |
1451 |
110 |
85 |
18-3 |
4-18 |
180 |
130 |
|
|
50 |
230 |
60 |
125 |
100 |
20-3 |
4-18 |
200 |
130 |
|
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
205 |
150 |
|
|
J641F中部法蘭 |
65 |
290 |
180 |
145 |
120 |
22-3 |
4-18 |
310 |
150 |
|
80 |
310 |
195 |
160 |
135 |
24-3 |
8-18 |
350 |
240 |
|
|
100 |
350 |
215 |
181 |
155 |
26-3 |
8-18 |
365 |
240 |
|
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
430 |
300 |
|
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
450 |
300 |
|
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-23 |
556 |
300 |
|
