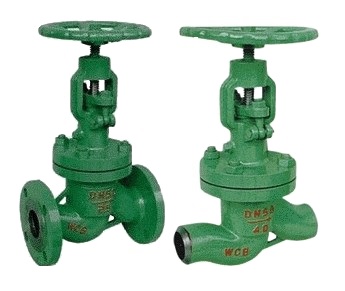

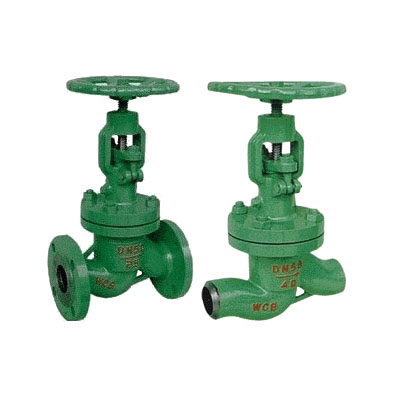

一、NKJ41H真空截止閥概述：

真空截止閥適用于公稱壓力PN4.0～10.0Mpa，工作溫度≤200℃的火力電站回水冷凝系統管道上，切斷或接通中的介質。適用介質為：水、蒸汽等。密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。結構簡單、緊湊、檢修方便，使用壽命長。閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

產品結構特點：
1.產品按JB/T3595標準設計制造，滿足電站設備配套使用要求。
2.設計了真空密封結構填料室，隔離真空可靠。
3.閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。
4.法蘭墊片采用復合材料，膨脹系數大，氣密性能好，保證系統與大氣隔離可靠。
5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。

二、主要零件的材料說明：

閥體	25、WCB	Cr5Mo
閥蓋	25、WCB	Cr5Mo
支架	25、WCB	Cr5Mo
閥瓣	2Cr13、WCB	Cr5Mo
閥桿	2Cr13	38CrMoAL、25Cr2MoV
閥座	25、304	304
密封環	膨脹柔性石墨
填料	膨脹柔性石墨
閥桿螺母	ZCuA110Fe3

三、主要尺寸及重量：

公稱通徑 DN(mm)	公稱壓力PN(MPa)	主要外形及連接尺寸
公稱通徑 DN(mm)	公稱壓力PN(MPa)	L	H手	D	Do	D1	L1	α	W
10	4.0	130	245	36	11	18.4	10		120
15		130	245	36	16	22.5	10		120
20		150	265	44	21	28.5	11		160
25		160	270	48	26	34.5	12		200
32		180	285	48	34			37.5°	200
40		200	320	55	40			37.5°	240
50		230	365	64	48			37.5°	320
65		290	410	82	66			37.5°	300
80		310	430	95	78			37.5°	3000
100		35	470	117	100			37.5°	350
125		400	500	143	126			37.5°	350
150		480	533	167	150			37.5°	400
10	6.4	130	245	36	10	18.4	10		120
15		130	245	36	15	22.5	10		120
20		150	265	44	20	28.5	11		160
25		160	270	48	25	34.5	12		200
32		180	280	48	33			37.5°	200
40		200	320	55	39			37.5°	240
50		230	365	64	48			37.5°	320
65		290	410	82	65			37.5°	320
80		310	430	95	76			37.5°	360
100		350	470	117	98			37.5°	400
125		480	500	143	123			37.5°	400
150		480	533	167	148			37.5°	500
10	10.0	130	245	36	10	18.4	10		120
15		130	245	36	14	22.5	10		120
20		150	265	44	20	28.5	11		160
25		160	270	48	25	34.5	12		200
32		180	285	48	32			37.5°	200
40		200	320	55	38			37.5°	240
50		230	355	64	48			37.5°	320
65		290	410	82	63			37.5°	320
80		310	430	95	74			37.5°	360
100		350	470	117	97			37.5°	400
125		400	500	143	123			37.5°	400
150		480	533	167	148			37.5°	500

四、主要性能規范：

產品類型	殼體強度試驗/MPa	上密封試驗/MPa	密封試驗/MPa	適用介質	適用溫度/℃
NKJ61H-40	6.0	4.4	4.4	水、蒸汽、空氣	≤425
NKJ61H-64	96	7.0	7.0
NKJ61H-100	15.0	11.0	11.0
NKJ61Y-40l	6.0	4.4	4.4	水、蒸汽、空氣	≤550
NKJ61Y-64l	9.6	7.0	7.0
NKJ61Y-100I	15.0	11.0	11.0
