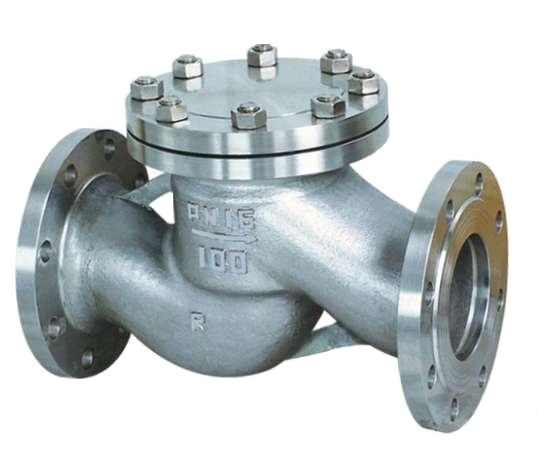

一、H41H升降式止回閥概述：
升降式止回閥嚴格按 GB12235 標準設計制造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠 . 密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
升降式止回閥是指依靠介質本身流動而自動開、閉閥瓣，依靠閥瓣自重和流體壓差實現自動阻止流體介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。
應用范圍：
法蘭連接升降式止回閥適用于公稱壓力PN1.6～16.0 Mpa，工作溫度-29～550℃的石油、化工、火力電站等各種中、小口徑管路的各種壓力、溫度和介質下控制接通或截?cái)喙苈方橘|(zhì)的 啟閉裝置。適用介質為：水、油品、蒸汽等。
結構特點：
1. 止回閥產品設計制造按GB/T 12235設計制造檢驗，密封可靠，性能優良。
2. 閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3. 可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
4. 閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
5. 可按用戶要求制造不同結構形式和連接形式的止回閥,為各種設備配套使用。
二、主要性能規范：
|
試驗壓力 |
公稱壓力（ MPa ） |
||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
|
殼體試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
|
閥體材料 |
WCB(C) |
CF8(P) |
CF 8M (R) |
WC6 |
WC9 |
|
工作溫度 |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
|
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
水、蒸汽 |
水、蒸汽 |
設計制造： GB12235
結構長度： GB12221
連接法蘭： JB/T79-1994
試驗與檢驗： JB/T9092-1999
三、主要連接尺寸：
|
公稱通徑 |
PN1.6/2.5/4.0MPa |
PN6.4MPa |
PN10.0MPa |
|||
|
L |
H |
L |
H |
L |
H |
|
|
DN32 |
180 |
100 |
260 |
160 |
260 |
165 |
|
DN40 |
200 |
110 |
260 |
165 |
260 |
170 |
|
DN50 |
230 |
115 |
300 |
170 |
300 |
175 |
|
DN65 |
290 |
140 |
340 |
185 |
340 |
190 |
|
DN80 |
310 |
170 |
380 |
205 |
380 |
235 |
|
DN100 |
350 |
200 |
430 |
230 |
430 |
265 |
|
DN125 |
400 |
230 |
500 |
265 |
500 |
310 |
|
DN150 |
480 |
255 |
550 |
310 |
550 |
350 |
|
DN200 |
600 |
285 |
650 |
350 |
650 |
400 |
四、升降式止回閥安裝和使用：
1. 升降式止回閥通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。
2. 升降式止回閥安裝前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。
3. 安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4. 升降式止回閥安裝在水平管道上，閥蓋向上。
