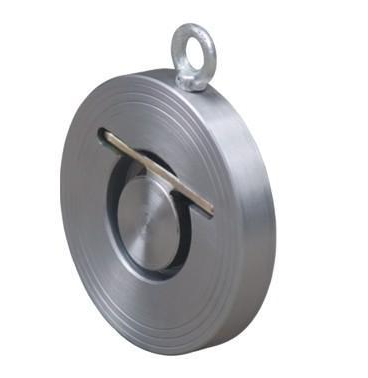

一、H74H對夾單瓣旋啟式止回閥概述：
H74H對夾單瓣旋啟式止回閥由閥體、閥瓣、彈簧等組成，可以水平或垂直安裝于多種管路系統，防止介質倒流作用，H72對夾升降式止回閥具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力??；流道通暢，流體阻力??；動作靈敏，密封性能好。H72對夾升降式止回閥廣泛適用于各類流體介質的管道防止回流該產品采用對夾式連接，結構緊湊，閥瓣沿著中心定位作 升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。
應用范圍：
對夾單瓣旋啟式止回閥適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN15～DN1200、NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
結構特點：
1. 結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2. 體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3. 閥瓣關閉快速，水錘壓力小；
4. 水平管道或垂直管道均可使用，安裝方便；
5. 對夾升降式止回閥流道通暢、流體阻力?。?br />
6. 動作靈敏、密封性能好；
7. 閥瓣行程短、關閥沖擊力小；
8. 整體結構、簡單緊湊、造型美觀；
9. 使用壽命長、可靠性高。
標準規范：
設計制造標準：JB/T 8937
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
二、執行標準：
設計制造：JB/T8937
結構長度：JB/T8937
配管法蘭：JB/T74
試驗與檢驗：JB/T9092-1999
產品型號：H74H、H74W
尺寸范圍：DN15～DN300
壓力等級：1.6～6.4MPa
殼體材料：碳鋼、不銹鋼
適用介質：氣體、液體、蒸汽
操作方式：自動

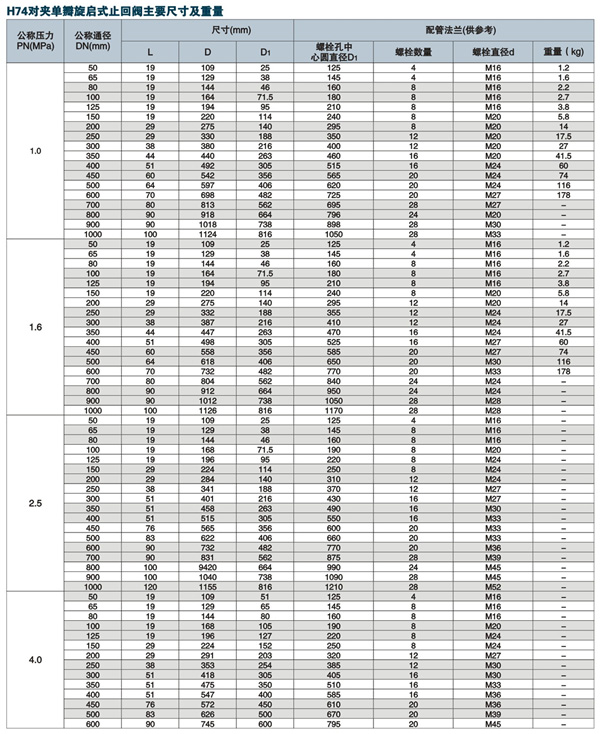

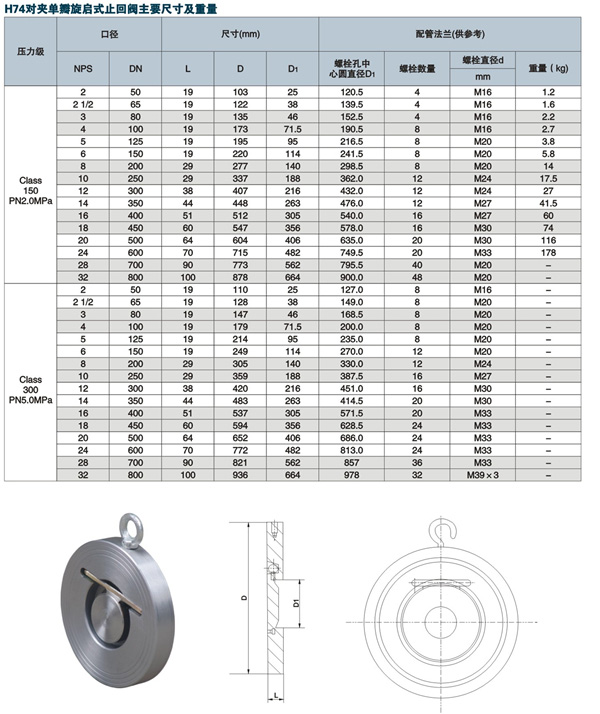

三、安裝尺寸：
| 公稱通徑 | 閥門全開啟 時的流體阻 力系數ξ |
常溫下閥門全開啟時的水流量系數 | 流體的流向 | ||||
| DN | NPS | Kv(m3/h) | Cv(U.S) | Cv(U.K) | ↑ | → | |
| 開啟壓力近似值KPa | |||||||
| 50 | 2 | 2.6 | 63 | 74 | 62 | 2 | 1 |
| 65 | 21/2 | 2.4 | 109 | 128 | 107 | 2 | 1 |
| 80 | 3 | 2.3 | 172 | 201 | 169 | 2 | 1 |
| 100 | 4 | 2.0 | 289 | 338 | 283 | 2 | 1 |
| 125 | 5 | 1.8 | 476 | 557 | 466 | 2 | 1 |
| 150 | 6 | 1.5 | 750 | 878 | 735 | 2 | 1 |
| 200 | 8 | 1.3 | 1432 | 1675 | 1403 | 2 | 1 |
| 250 | 10 | 1.2 | 2330 | 2726 | 2283 | 2 | 1 |
| 300 | 12 | 1.0 | 3676 | 4301 | 3602 | 2 | 1 |
| 350 | 14 | 0.9 | 5274 | 6171 | 5169 | 2 | 1 |
| 400 | 16 | 0.8 | 7306 | 8548 | 7160 | 3 | 1 |
| 450 | 18 | 0.8 | 9246 | 10818 | 9061 | 3 | 1 |
| 500 | 20 | 0.8 | 11415 | 13356 | 11187 | 3 | 1 |
| 600 | 24 | 0.7 | 17573 | 20560 | 17222 | 3 | 1 |
| 700 | 28 | 0.7 | 23919 | 27985 | 23441 | 4 | 1 |
| 750 | 30 | 0.7 | 27458 | 32126 | 26909 | 4 | 1 |
| 800 | 32 | 0.7 | 31241 | 36552 | 30616 | 4 | 1 |
| 900 | 36 | 0.7 | 39539 | 46261 | 38748 | 4 | 1 |
| 1000 | 40 | 0.7 | 48814 | 57112 | 47838 | 4 | 1 |
| 1050 | 42 | 0.7 | 53817 | 62966 | 52741 | 4 | 1 |
| 1200 | 48 | 0.7 | 70292 | 82242 | 68886 | 4 | 1 |
