當前位置:主頁 > 產品中心 > 柱塞閥 > UJ11H內螺紋柱塞閥

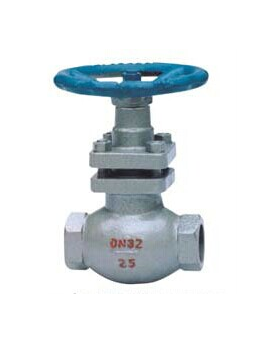

UJ11H內螺紋柱塞閥

型號:UJ11H

產品時間:2012-06-29

簡要描述:

柱塞截止閥中柱塞與密封環間采用過盈配合,通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封,從而保證了閥門的密封性,杜絕了內泄漏。由于密封環采用回彈性強,耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用

詳細介紹

一、UJ11H內螺紋柱塞閥概述:

   內螺紋柱塞閥是由閥體、閥蓋、閥桿,柱塞,導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時,通過閥桿帶動柱塞在導向套中上、下往復運動,使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。柱塞截止閥中柱塞與密封環間采用過盈配合,通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封,從而保證了閥門的密封性,杜絕了內泄漏。由于密封環采用回彈性強,耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用。從而提高了柱塞截止閥的使用壽命。柱塞截止閥結合柱塞閥的無泄漏有點和截止閥啟閉快的特點,成為一種結構新穎,用途廣泛的新產品。



二、主要結構尺寸:

公稱通徑
DN(mm)

U11SM、UJl1H-1.6 25.40 C.P.R 主要結構尺寸及外形尺寸

閥體長度
L

接頭長度
L1

接頭長度
S

手輪直徑
Do

管螺紋 G
(寸)

關閉高度
H≈

開啟高度
H1≈

重量
(kg)

15

90

14

32

80

1/2

133

157

2.1

20

100

16

36

100

3/4

141

169

2.8

25

120

18

46

120

1

165

199

3.8

32

140

20

55

140

11/4

179

225

5.8

40

170

22

65

160

11/2

198

246

8.3

50

200

24

80

200

2

226

282

13.2



三、性能規范:

閥體材料

適用溫度

適用介質

壓力范圍

鑄鋼

≤250℃

水、蒸汽、油品

PN 1.6-6.4MPa

鑄鐵

≤180℃

水、蒸汽、油品

PNl.6

不銹鋼

≤200℃

硝酸、醋酸

通徑范圍

含鉬不銹鋼

≤200℃

氮、氫、尿素等

DNl 5-300mm



四、實驗壓力:

實驗項目

實驗介質

實驗壓力

壓強實驗

1.5PN

高壓密封實驗

1.1 PN

低壓氣密封實驗

0 5-0.7MPa
