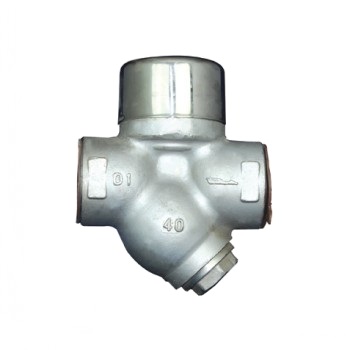

一、產品概述：

本疏水閥是利用熱動力學特性，當凝結水排到較低壓力區時會發生二次蒸發，并在粘度、密度等方面與蒸汽存在差異驅動啟閉件。適用于蒸汽管路及蒸汽設備上，起到阻止蒸汽泄漏，排除凝結水的作用，從而達到節能和防止可能引起的故障。

二、特點與性能：

1、帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。
2、備有過濾網和排污閥。
3、該閥動作靈敏可靠、排水量大。

三、主要零件材料：

主要零件Main Part	閥體Body	閥蓋Donnet	閥片Picture	閥帽
材料 Material	鑄鋼	鑄鋼	不銹鋼Stainless Steel	不銹鋼

四、排水量（kg/h) ：

產品型號	DN	工作壓力（ Mpa)
產品型號	DN	0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H-16C CS49H-16C CS69H-16C	15.20.25	150	280	400	475	600	800
CS19H-16C CS49H-16C CS69H-16C	32.40.50	550	650	900	1200	1700	2100
CS19H-25 CS49H-25 CS69H-25	15.20.25	1717	1828	2536	2701	3202	3581
	32.40	66		119		321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15.20.25	56		119		321	470	534
CS19H-40 CS49H-40 CS69H-40	32.40.20	1800	2050	2600	3000	3500	4300	5000

五、主要外型及連接尺寸：

產品型號Produstion Type	DN	尺寸Dimensions
		螺紋連接		承插焊連接				法蘭連接
		L	H	L	H	d1	t	L	H	D	D1	D2	b	f	Z-φd
CS19H-16C、25C、40C CS69H-16C、25C、40C CS49H-16C、25C、40C	15	90	80	75	80	23	7	150	110	95	65	45	14	2	4-φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
	32	120	138	120	138	42	12	230	138	135	100	78	16	2	4×φ18
	40	120	148	120	148	52	12	230	148	145	110	85	16	3	4×φ18
	50	140	163	140	163	62	12	230	163	160	125	100	16	3	4×φ18
	65	/	/	/	/	/	/	250	185	180	145	120	18	3	4×φ18
	80	/	/	/	/	/	/	280	285	195	160	135	20	3	8×φ18
	100	/	/	/	/	/	/	310	315	215	180	155	20	3	8×φ18
CS19H-16Z CS49H-16Z	15	90	80	75	80	23	7	150	110	95	95	45	14	2	4-φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
