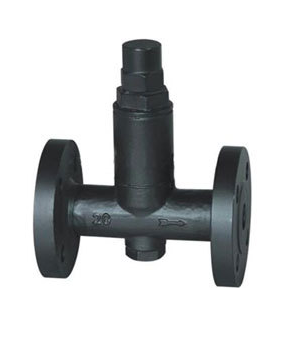

一、CS44H液體膨脹式蒸汽疏水閥產品概述：
液體膨脹式疏水閥是熱靜力型疏水閥中經濟實驗用的節能型疏水閥。它的優點是：體積小，重量輕，不怕凍，能自動排空氣，任意位置都可安裝；背壓率大于 80% ，不銹鋼波紋管伸縮量大，好調整，該閥設有調整螺栓，可根據需要調節使用溫度，一般過冷度低于飽和溫度 18 ℃ -40 ℃ 。
波紋管式疏水閥適用于蒸汽管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水，使用范圍很廣。
二、特 點：
1.不銹鋼玻紋管堅固耐用，使用壽命長。
2.可調整凝結水的排放溫度，利用顯熱，節能效果顯著。
3.閥前始終有凝結水，形成可靠的水封，無蒸汽泄漏。
4.不受震動、蒸汽壓力波動和水錘的影響。
5.可任意角度安裝，不受安裝方位限制，并且排空氣性能優良。
6.結構簡單，并帶有過濾裝置，方便安裝和維護。
三、工作原理：
液體膨脹式疏水閥的內部結構是一個不銹鋼波紋管為主要?jiǎng)幼髟?，?nèi)充一種汽化溫度低于水飽和溫度的液體。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥心在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。
四、型號規格外型尺寸表：
|
產品型號
|
能 徑
|
連接方式
|
工作壓力
范圍(Mpa) |
排水溫度
調節范圍 (℃) |
高允許
溫度(℃) |
閥體
材料 |
外型尺寸
|
|||
|
L
|
H1
|
H2
|
W
|
|||||||
|
CS14F-16C(角式)
|
15
|
螺紋
|
0.01-1.6
|
60-120
|
220
|
WCB
|
|
61.5
|
79
|
|
|
CS14F-16C(角式)
|
20
|
螺紋
|
0.01-1.6
|
60-120
|
220
|
WCB
|
|
61.5
|
79
|
|
|
CS14F-16C(角式)
|
25
|
螺紋
|
0.01-1.6
|
60-120
|
220
|
WCB
|
|
61.5
|
79
|
|
|
CS14F-16C(直通式)
|
15
|
螺紋
|
0.01-1.6
|
60-120
|
220
|
HT200
|
90
|
110
|
30
|
42
|
|
CS14F-16C(直通式)
|
20
|
螺紋
|
0.01-1.6
|
60-120
|
220
|
HT200
|
90
|
110
|
30
|
42
|
|
CS14F-16C(直通式)
|
25
|
螺紋
|
0.01-1.6
|
60-120
|
220
|
HT200
|
95
|
110
|
33
|
46
|
|
CS44F-16C
|
15
|
法蘭
|
0.01-1.6
|
60-120
|
220
|
WCB
|
150
|
24.5
|
165
|
42
|
|
CS44F-16C
|
20
|
法蘭
|
0.01-1.6
|
60-120
|
220
|
WCB
|
150
|
24.5
|
165
|
42
|
|
CS44F-16C
|
25
|
法蘭
|
0.01-1.6
|
60-120
|
220
|
WCB
|
160
|
24.5
|
165
|
46
|
|
CS44F-16C
|
32
|
法蘭
|
0.01-1.6
|
60-120
|
220
|
WCB
|
210
|
143
|
31
|
61
|
|
CS44F-16C
|
40
|
法蘭
|
0.01-1.6
|
60-120
|
220
|
WCB
|
230
|
147
|
35
|
61
|
|
CS44F-16C
|
50
|
法蘭
|
0.01-1.6
|
60-120
|
220
|
WCB
|
230
|
151
|
39
|
61
|
