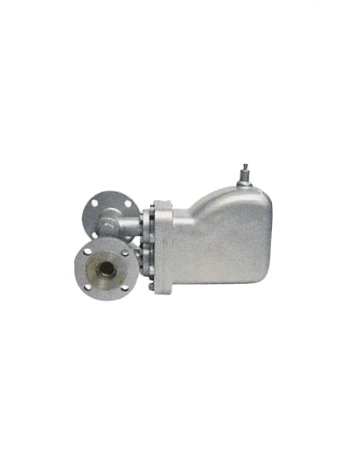

一、GSB大流量杠桿浮球式疏水閥概述：
廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥機及各種大型熱交換器等，特別適用于凝結水特大排量工作場和。疏水閥是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。根據蒸汽疏水閥工作原理的不同，蒸汽疏水閥可化為以下三種類型：機械型：1.依靠蒸汽疏水閥內凝結水液衛高度的變化而動作，包括：浮球式：浮子為封閉的空心球體 ，敞口向上浮子式：浮子為開口向上的桶型 ，敞口向下浮子式：浮子為開口向下的桶型2.熱靜力型：依靠液體溫度的變化而動作，包括： 雙金屬片：敏感原件為雙金屬片， 蒸汽壓力式：敏感原件為波紋管或墨盒，內部充入揮發性液體 。3.熱動力型：依靠液體的熱動力學性質的變化而動作。 圓盤式：由于在相同的壓力下，液體與氣體的流速不同，所產生的不同的動，靜壓力，驅使圓盤閥片動作 。脈沖式：由于不同溫度的凝結水通過兩極串連節流孔板式，坐在兩極節流孔板之間形的不同壓力，驅使閥瓣動作。
二、結構特點及工作原理：
1、采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
三、技術參數表：
|
GM25 |
25～50 |
法蘭 |
0.01～1.0 |
425 |
200 |
310 |
125 |
95 |
21 |
|
GM6 |
40～80 |
法蘭 |
0.01～1.0 |
425 |
270 |
440 |
345 |
125 |
52 |
|
GM8 |
80～100 |
法蘭 |
0.01～1.0 |
425 |
350 |
550 |
460 |
170 |
