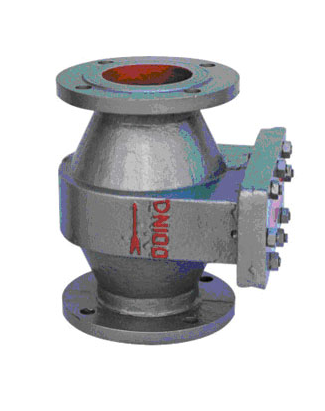

一、ZGB抽屜式波紋阻火器概述：
ZGB-2(ZH)抽屜式波紋阻火器是用于安裝原油、汽油、煤油、柴油、芳烴、硫等各類油品或其它化工物料的固定頂式儲罐上，通常與呼吸閥配套使用，其主要功能是允許易燃易爆的氣體通過，對外界傳入儲罐的火焰起有阻止與窒息作用。ZGB-2(ZH)抽式阻火器可以與通氣管配套或單獨使用，其它規格產品可按用戶要求提供。
閥體的材質有: 鑄鋼、不銹鋼。工作壓力1.0-6.4MPA。
工作溫度-20°C- 550°，閥門口徑從DN15-DN300。
連接方式:法蘭、絲口。
適用介質:油品、氣、天然氣、燃?xì)獾取?br />
制造標準:國標。
二、性能指標：
| 閥體材料 | 碳鋼WCB、不銹鋼304、316、 |
| 阻火芯件材料 | 不銹鋼防爆阻火波紋板 |
| 密封件材料 | 耐油石棉橡膠、四氟PTFE |
| 環境溫度 ℃ | ≤480 |
| 公稱壓力(MPa) | 0.6~5.0 |
| 防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |
三、外形連接尺寸：
| 規格 | D | A | B | C | H |
| DN50 | 50 | 110 | 140 | 114 | 210 |
| DN100 | 100 | 170 | 205 | 150 | 284 |
| DN150 | 150 | 225 | 260 | 185 | 375 |
| DN200 | 200 | 280 | 315 | 230 | 445 |
| DN250 | 250 | 335 | 370 | 276 | 500 |
| DN300 | 300 | 395 | 435 | 276 | 500 |
| DN400 | 400 | 495 | 535 | 335 | 520 |
| DN500 | 500 | 600 | 640 | 400 | 550 |
