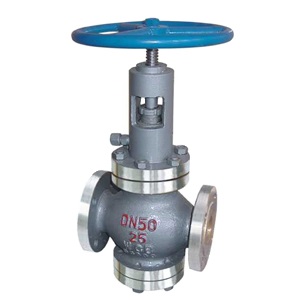

一、TPJ41Y節流截止放空閥適用范圍：
本產品廣泛適用于天然氣、液化氣、石油、航空煤油和水及腐蝕非腐蝕介質的管線上作關閉介質作用。
二、特點：
該閥門采用籠式速宮節流裝置可使下游流體的閥減弱和澡音減少，活塞式復合密封，把密封和節流區域分離，使密封副減少?zèng)_蝕，密封采用雙重密封結構使閥門密封達到無泄漏，具有使用壽命經久耐用
三、主要零件材料：
零件名稱 材料
普通型 “K”抗硫型
閥體、閥蓋 WCB碳素鑄鋼
閥瓣 合金鋼（表面經特殊處理或焊硬質合金）
閥桿 不銹鋼 抗硫不銹鋼
閥座 合金鋼（表面特殊處理） 合金鋼（焊硬質合金）
中法蘭螺栓 35CrMOA
中法蘭螺母 35(碳鋼)
法蘭螺母 鋁青銅
填料 填充四氟、膨脹石墨
密封圈 填充四氟、丁晴橡膠 填充四氟、氟橡膠
密封脂 耐油密封脂 抗硫密封脂
四、工作原理
1、常閉狀態：閥瓣硬密封付壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密封與閥座端面緊壓，形成第二道密封雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也使閥門開啟、關閉時具有較小的力矩。
2、節流排污狀態：閥瓣密封付離開閥座，由于在閥瓣處設有了平衡孔，使閥門開啟極為輕便。閥門開啟后，管道中的介質、雜質一同流過閥套、閥座，同時實現節流與排污。閥瓣、閥座密封面利用套墊斜角改變介質流向，具有自清掃功能，使密封付不夾帶雜質。
3、關閉狀態：管道中介質排放后關閉閥門，介質從套墊斜角處進入閥座通道，流阻系數增加，流速加快，斜角改變介質流向方向，產生渦流，閥座端面介質徑向力增加，實現閥座啟封的吹掃。閥瓣密封付接近閥座時，套墊與閥座通道的配合間隙阻止較大顆粒介質流向密封付，加之流速的進一步增大和介質橫向力的吹掃，閥門關閉時密封付雜質已完全清掃干凈，保證了閥門排污后的密封
性能，從而進一步保證排污后密封性也能達到無泄漏。因此大大提高了能力并延長了使用壽命。
