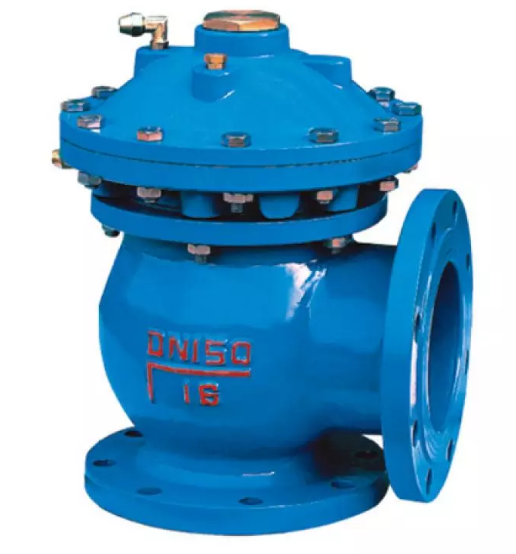

一、JM744X膜片式快開排泥閥概述:

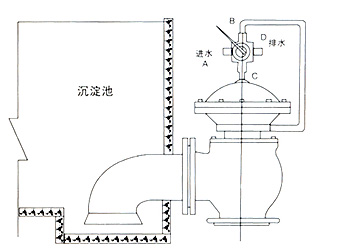

JM744X膜片式快開排泥閥的主要特點是采用雙室隔膜傳動機構替代活塞式,無運動磨損,壽命長。主要用途是它安裝在各類沉淀水池的底壁外,用以排除池底泥沙及污物。
二、產品特點:
1.采用全襯膠閥板,密封效果好,無泄漏。經久耐用,使用壽命長。
2.在雙室隔膜的膜片壓板裝1個節流裝置,承啟關閉、打開的作用。
3.采用雙室隔膜傳動機構,閥門開啟平穩快捷,比活塞式閥門具有以下優點:
a. 無運動磨損,不會因雜質而產生漏水;
b.對泥沙淤積不敏感;
c.不需要潤滑,無機械磨損,無定期更換的橡膠制品,使用壽命長;
4.驅動介質壓力水可直接采用自來水或本水池上部清水,(壓力≥0.05MPa)操作方便。
5.自動化程度高,可實現遠距離自動控制和集中控制。
三、主要技術參數:
1.公稱壓力:0.6~1.0MPa
2.適用介質:水、油品
3.低啟閉動作壓力:0.2MPa
4.適用溫度:0~80℃
注:如有特殊要求(訂貨時注明)
四、主要外形尺寸:
公稱通徑 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
D |
215 |
280 |
335 |
390 |
440 |
D1 |
180 |
240 |
295 |
350 |
400 |
D2 |
270 |
350 |
430 |
490 |
550 |
H |
370 |
440 |
530 |
615 |
710 |
L |
160 |
190 |
215 |
245 |
275 |
L1 |
120 |
150 |
190 |
220 |
260 |
n-d |
8-Φ18 |
8-Φ23 |
8-Φ23 |
12-Φ23 |
12-Φ23 |
