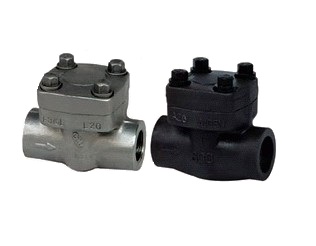

一、H61Y承插焊鍛鋼止回閥概述：
內螺紋與承插焊鍛鋼止回閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。
二、標準材質明細表：
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304（L） |
F316（L） |
||
|
1 |
閥體 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
|
2 |
閥瓣 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
|
3 |
密封螺母 |
316夾柔性石墨 |
316夾PTFE |
||
|
4 |
密封圈 |
A105 |
A182F22 |
A182F304（L） |
A193 B8（M） |
|
5 |
固定螺母 |
SS |
|||
|
6 |
提升螺栓 |
A193B7 |
A193B16 |
A193B8（M） |
A193B8（M） |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
?29℃～425℃ |
?29℃～550℃ |
?29℃～200℃ |
||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸（MM）和重量（KG）
|
NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全徑 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
|
W |
61 |
61 |
65 |
79 |
95 |
103 |
118 |
132 |
|
|
重量 |
螺栓式 |
1.4 |
1.2 |
1.5 |
3.1 |
3.9 |
5.6 |
8.9 |
12.5 |
|
焊接式 |
1.1 |
1.0 |
1.2 |
2.9 |
3.3 |
4.9 |
8.1 |
10.9 |
|
意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
三、尺寸（MM）和重量（KG）
|
NPS |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
800LB |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
|
900LB～1500LB |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
|
|
W |
800LB |
61 |
61 |
78 |
84 |
101 |
120 |
133 |
|
900LB～1500LB |
79 |
79 |
79 |
97 |
105 |
120 |
140 |
|
|
重量 |
800LB |
1.1 |
1.0 |
1.9 |
3.9 |
4.5 |
7.3 |
10.0 |
|
900LB～1500LB |
3.1 |
3.0 |
3.6 |
4.3 |
6.1 |
8.8 |
12.6 |
|
