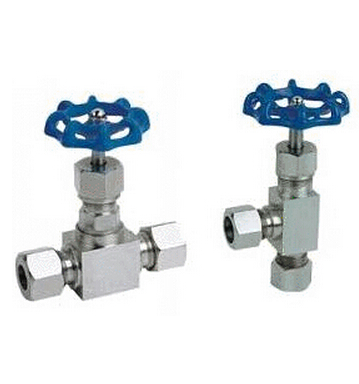

一、J91W卡套針型閥概述：
針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。任何閥門的作用都是為了切斷流體. 根據閥芯的不同,可以分為截止閥,閘閥,旋塞閥,球閥蝶閥,針型閥等等. 針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是合適的了.一般的針型閥形都做成螺紋連接。
適用介質：水、油品、蒸汽、石油氣等
公稱通徑：6~40mm
工作壓力：1.6～32.0MPa
適用溫度：-20℃～570℃
材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
二、設計與制造標準：
●設計與制造：GB/T12223-89
●焊接尺寸：JB/T 1751-75
●結構長度：GB12221
●檢驗與實驗：GB/T13927
三、主要零件材料：
|
零件名稱
|
閥體、閥蓋、 螺栓
|
閥桿、閥瓣、 密封圈
|
填料
|
墊片
|
手柄
|
|
JJM1-160-DN5
|
鉻鎳不銹鋼
|
不銹鋼
|
聚四氟乙稀、 柔性石墨
|
橡膠石棉板
|
優質碳鋼
|
四、主要性能規范：
|
型號
|
公稱壓力(Mpa)
|
試驗壓力PS(Mpa)
|
工作壓力(Mpa)
|
工作溫度(℃)
|
適用介質
|
||
|
殼體
|
密封（液
|
密封（氣）
|
|||||
|
JJM1-160-DN5
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
P≤200℃
|
液化石油氣水、油品等
|
|
C≤425℃
|
|||||||
五、主要外形及連接尺寸：(mm)
|
型號
|
公稱直徑DN(mm)
|
尺寸
|
重量(Kg)
|
|||||||
|
L1
|
Do
|
L2
|
H
|
H1
|
L3
|
M1
|
M2
|
|||
|
JJM1-160
|
5
|
116
|
65
|
85
|
98
|
105
|
40
|
M20×1.5左
|
M20×1.5
|
|
|
1.0
|
||||||||||
六、選用原則
1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫針型閥。
2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式針型閥。
3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼針型閥。
4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封針型閥。
5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節針型閥。
6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的針型閥；埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。
7、成品油的輸送管線和貯存設備，選用法蘭連接的針型閥。
8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的針型閥。
9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的針型閥。
