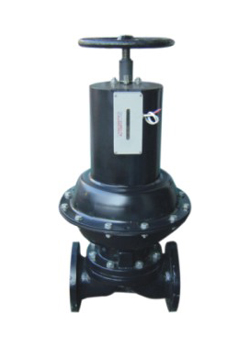

一、英標氣動襯膠隔膜閥(常閉式)概述：
襯膠隔膜閥是一種特殊形式的截?cái)嚅y，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。
襯膠隔膜閥的特點
突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。 1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。 2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。 3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。 4、一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用，隔膜閥是在1.3×10-5～2.5X106Pa的流體系統中用來開啟或隔斷氣流的閥門。
主要性能:
漏率：≤1.3×10-5Pa。L/S
材料：WCB、304、316L
工作介質：氣，水，油
工作溫度：氟橡膠-30℃～+150℃
工作原理:
氣動襯膠隔膜閥：
以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。其特點為：結構緊湊、簡單、體積小，外形美觀；開關有導向，運動平穩；關閉力矩小，壽命長，≥30萬次；膜片壓緊可自動調整，受壓均勻，密封可靠；膜片裝入閥芯采用推入式，更換方便。
電動襯膠隔膜閥：
1、本閥由閥體、閥蓋、閥桿、閥瓣、隔膜、其它驅動零件等組成。
2閥門的啟閉是由電動裝置的連接軸驅動閥桿螺母，使閥桿作軸向運動時，帶動閥瓣升降而達到的。
3.當電源發生故障而中斷時，且閥門急需啟閉的緊急狀況下，首先應將“手—電動切換手柄”轉換至刻有手動標記的位置上，然后可通過旋轉手輪使閃門啟閉。當順時針方向旋轉時，閥門即可關閉；反之則開啟。
4.當需恢復電動操作時，必須將“切換手柄”轉換至刻有電動標記的位置上，方可進行電動操作。
二、性能規范：
|
型號 |
公稱壓力PN(MPa) |
試驗壓力Ps(MPa) |
適用介質 |
工作溫度(℃) |
|
|
殼體試驗 |
密封試驗 |
||||
|
EG6B41wJ-6 |
0.6 |
0.9 |
0.66 |
W.非腐蝕性流體J.一般腐蝕性流體Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外） |
≤100 |
|
EG6B41wJ-10 |
0.4 |
0.6 |
0.44 |
||
|
EG6B41wJ-16 |
1.6 |
2.4 |
1.76 |
||
三、主要零件材料
|
零件名稱 |
閥體 |
閥瓣、閥蓋 |
氣缸、氣缸蓋 |
螺桿、閥桿、活塞 |
隔膜 |
|
材料 |
HT200襯氟塑膠、襯橡膠 |
HT200 |
HT200 |
35 |
氯丁橡膠、氟塑料 |
四、產品規格：
|
型號 |
公稱通徑DN（mm) |
||||||||||
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
EG6B41wJ-6 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
EG6B41wJ-10 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
EG6B41wJ-16 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
