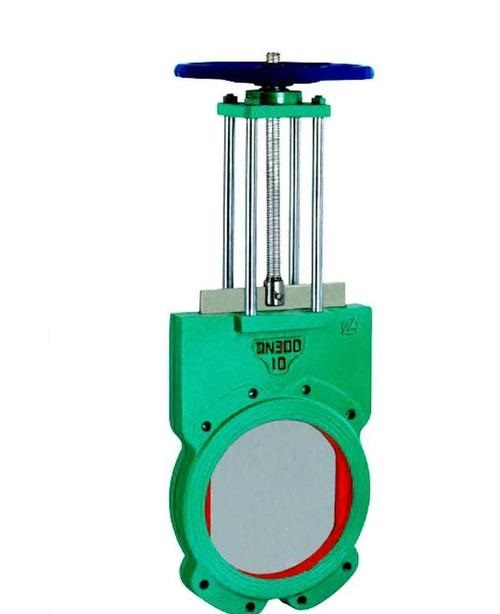

一、Z73X手動漿液閥產品概述：
型號：Z73X
口徑：50～1200mm
壓力：0.6MPa、1.0MPa、1.6MPa
材質:不銹鋼、碳鋼、灰鑄鐵、橡膠
Z73X手動漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的“U"型和“T"型復合結構。整體式閥體密封采用“O"型復合密封圈結構，克服了原對夾式漿液閥采用“U"型密封墊受力后易移位和變形，介質外泄等缺點。
二、主要結構與特點：
1、本閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。
2、本閥結構特點：
（1）、采用對夾式結構，體積小，重量輕。
（2）、完全敞開的通道，可以防止介質在閥內沉積。
（3）、新研制的U型封圈，可以保證閥門的良好密封性。
（4）、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
（5）、流阻小。
（6）、安裝維修方便。
三、主要性能規范：
|
公稱壓力PN
|
密封試驗
|
殼體試驗
|
工作溫度
|
適用介質
|
|
0.6MPa |
0.66MPa |
0.9MPa
|
-10℃～120℃ |
泥漿、煤漿、紙漿、糧漿、粒狀物、糊劑等介質
|
|
1.0MPa
|
1.5MPa
|
1.5MPa
|
四、主要外形及連接尺寸：
|
公稱壓力
|
DN
|
L
|
D1
|
D2
|
H
|
A
|
B
|
C
|
D
|
N-Φ
|
電裝型號
|
|
0.6
Mpa |
50
|
48
|
90
|
110
|
600
|
215
|
125
|
318
|
197
|
4-M12
|
DZ10
|
|
65
|
48
|
110
|
130
|
670
|
215
|
125
|
318
|
197
|
4-M12
|
DZ10
|
|
|
80
|
51
|
125
|
150
|
680
|
215
|
125
|
318
|
197
|
4-M16
|
DZ10
|
|
|
100
|
51
|
145
|
170
|
700
|
215
|
125
|
318
|
197
|
4-M16
|
DZ10
|
|
|
125
|
57
|
175
|
200
|
720
|
215
|
125
|
318
|
197
|
8-M16
|
DZ10
|
|
|
150
|
57
|
200
|
225
|
790
|
215
|
125
|
318
|
197
|
8-M16
|
DZ10
|
|
|
200
|
70
|
255
|
280
|
850
|
215
|
125
|
363
|
197
|
8-M16
|
DZ15
|
|
|
250
|
70
|
310
|
335
|
1100
|
215
|
125
|
363
|
197
|
12-M16
|
DZ20
|
|
|
300
|
76
|
362
|
395
|
1180
|
215
|
125
|
363
|
197
|
12-M20
|
DZ20
|
|
|
350
|
76
|
412
|
445
|
1280
|
215
|
125
|
363
|
197
|
12-M20
|
DZ30
|
|
|
400
|
89
|
462
|
495
|
1460
|
215
|
125
|
363
|
197
|
16-M20
|
DZ45
|
|
|
450
|
89
|
518
|
550
|
1600
|
240
|
235
|
437
|
277
|
16-M20
|
DZ45
|
|
|
500
|
114
|
568
|
600
|
1800
|
240
|
235
|
437
|
277
|
16-M20
|
DZ60
|
|
|
600
|
114
|
670
|
705
|
2100
|
240
|
235
|
437
|
277
|
20-M22
|
DZ60
|
|
|
700
|
127
|
775
|
810
|
2300
|
274
|
260
|
526
|
283
|
24-M22
|
DZ90
|
|
|
800
|
127
|
880
|
920
|
2500
|
274
|
260
|
526
|
283
|
24-M27
|
DZ120
|
|
|
900
|
154
|
980
|
1020
|
2700
|
319
|
295
|
554
|
309
|
24-M27
|
DZ180
|
|
|
1000
|
165
|
1080
|
1120
|
2900
|
319
|
295
|
554
|
309
|
28-M27
|
DZ250
|
|
|
1200
|
190
|
1295
|
1340
|
2300
|
319
|
295
|
554
|
309
|
32-M27
|
DZ250
|
|
|
1.0
Mpa |
50
|
48
|
100
|
125
|
600
|
215
|
125
|
318
|
197
|
4-M16
|
DZ10
|
|
65
|
48
|
120
|
145
|
670
|
215
|
125
|
318
|
197
|
4-M16
|
DZ10
|
|
|
80
|
51
|
135
|
160
|
680
|
215
|
125
|
318
|
197
|
4-M16
|
DZ10
|
|
|
100
|
51
|
155
|
180
|
700
|
215
|
125
|
318
|
197
|
8-M16
|
DZ10
|
|
|
125
|
57
|
185
|
210
|
720
|
215
|
125
|
318
|
197
|
8-M16
|
DZ10
|
|
|
150
|
57
|
210
|
2400
|
790
|
215
|
125
|
363
|
197
|
8-M20
|
DZ15
|
|
|
200
|
70
|
265
|
295
|
850
|
215
|
125
|
363
|
197
|
8-M20
|
DZ20
|
|
|
250
|
70
|
320
|
350
|
1140
|
215
|
125
|
363
|
197
|
12-M20
|
DZ20
|
|
|
300
|
76
|
368
|
400
|
1180
|
215
|
125
|
363
|
197
|
12-M20
|
DZ30
|
|
|
350
|
76
|
428
|
460
|
1280
|
215
|
125
|
363
|
197
|
16-M20
|
DZ30
|
|
|
400
|
89
|
482
|
515
|
1460
|
240
|
235
|
437
|
277
|
16-M22
|
DZ45
|
|
|
450
|
89
|
532
|
565
|
1600
|
240
|
235
|
437
|
277
|
20-M22
|
DZ45
|
|
|
500
|
114
|
585
|
620
|
1800
|
240
|
235
|
437
|
277
|
20-M22
|
DZ60
|
|
|
600
|
114
|
685
|
725
|
2100
|
240
|
235
|
437
|
277
|
20-M27
|
DZ60
|
|
|
700
|
127
|
800
|
840
|
2300
|
274
|
260
|
526
|
238
|
24-M27
|
DZ120
|
|
|
800
|
127
|
898
|
950
|
2500
|
319
|
295
|
554
|
309
|
24-M30
|
DZ180
|
|
|
900
|
154
|
1005
|
1050
|
2700
|
319
|
295
|
554
|
309
|
28-M30
|
DZ180
|
|
|
1000
|
165
|
1115
|
1160
|
2900
|
319
|
295
|
554
|
309
|
28-M30
|
DZ250
|
|
|
1200
|
190
|
1325
|
1380
|
3400
|
319
|
295
|
554
|
309
|
32-M36
|
DZ258
|
