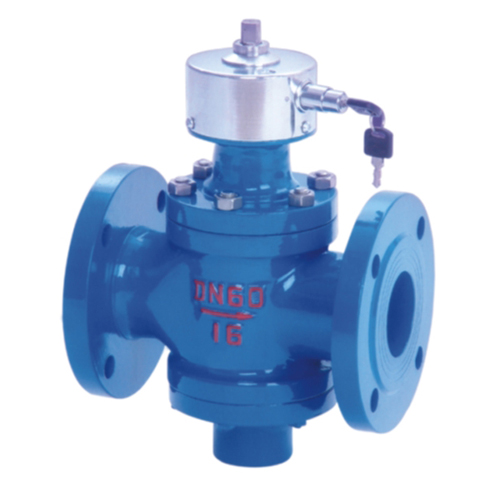

一、ZL47F自力式流量控制閥概述：
ZL47F自力式流量控制閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經被控系統流量平衡的閥門，具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質的流量控制，運行前一次測試調節，可使系統流量自動互定在預先設置的設定直。該閥門流量調節準確，操作簡單，運做平穩，性能可靠，使用壽命長。
ZL47F自力式流量控制閥產品簡介：
ZL47F自力式流量控制閥，用于需要進行流量控制的水系統中，尤其適用于供熱、空調等非腐蝕性液體介質的流量控制。運行前一次性調節，即可使系統流量自動恒定在要求的設定值
ZL47F自力式流量控制閥結構特點：
1、能使系統流量自動平衡在要求的設定值；
2、能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服“冷熱不均”，提高供熱，空調的室溫合格率；
3、能有效克服“大流量，小溫差”的不良運行方式，提高系統能效，實現經濟運行；
4、采用數字顯示裝置，直接設定手動調節閥開度確定流量，使用智能儀表一次性調試。
ZL47F自力式流量控制閥工作原理：
自力式平衡閥由自動調節閥瓣和手動調節閥瓣兩部分組成。系統流體的工作壓力為P1，手動調節閥瓣的前后壓力分別為P2、P3。當手動調節閥瓣調到基本一位置時，即人為確定了“設定流量”，以及相對應的固定(P2-P3)值。當系統流量增大時，此時自動調節閥瓣自動關小，直到流量重新維持到設定流量，反之亦然。
ZL47F自力式流量控制閥產品設計選型：
1、一般在管網的分支點，熱口，室內立管皆應設計、安裝自力式平衡閥，以提高系統調節性能。
2、自力式平衡閥可安裝在供水管上，也可安裝在回水管上。當系統流體工作壓力超過散熱器允許工作壓力時，為安全起見，自力式平衡閥宜安裝在供水管上。
3、高使用溫度100℃，公稱壓力1.6MPa。(溫度>100℃以上的要定做)
4、適用壓差范圍：20-30KPa。當系統工作壓差超過300KPa時，為防止產生噪音，應采取措施將多余的壓差消耗掉。
5、選取用DN15~DN25口徑的自力式平衡閥，須注明連接方式。
二、ZL47F自力式流量控制閥(帶鎖)主要技術參數：
|
公稱壓力(MPa) |
殼體試驗壓力(MPa) |
適用溫度 |
適用介質 |
|
1.6 |
2.4 |
≤100℃ |
水、油等非腐蝕性液體 |

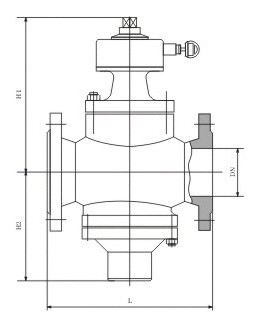

三、ZL47F自力式流量控制閥(帶鎖)主要連接尺寸
|
公稱通徑 (mm) |
尺 寸 |
||
|
L |
H1 |
H2 |
|
|
15 |
110 |
122 |
70 |
|
20 |
110 |
122 |
70 |
|
25 |
115 |
137 |
74 |
|
32 |
160 |
182 |
91 |
|
40 |
200 |
191 |
147 |
|
50 |
215 |
197 |
147 |
|
65 |
230 |
205 |
154 |
|
80 |
275 |
259 |
181 |
|
100 |
290 |
268 |
211 |
|
125 |
315 |
334 |
227 |
|
150 |
350 |
357 |
260 |
|
200 |
430 |
407 |
303 |
|
250 |
520 |
452 |
367 |
|
300 |
635 |
486 |
430 |
|
350 |
670 |
555 |
495 |
訂貨須知：
一、①ZL47F自力式流量控制閥產品名稱與型號②ZL47F自力式流量控制閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZL47F自力式流量控制閥型號，請按ZL47F自力式流量控制閥型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
