一、BJ45W直流式保溫截止閥概述：
BJ45W直流式保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口。直流保溫截止閥特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。廣泛應用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。
設計制造按GB12234-89 GB12234-89；
結構長度按GB12221-89 GB12221-89；
法蘭尺寸按JB/T79-94 JB/779-94；
閥門檢查和試驗按GB13927。
二、BJ45W直流式保溫截止閥主要零件材質：
|
零件名稱LTEM |
ZG1CR18NI9TI系列 |
ZGOOCR18NI10系列 |
ZG1Cr18Ni12MO2Ti系列 |
ZGOOCR17NI14MO2系列 |
WCB系列 |
|
閥體/閥蓋世BODY/CAP |
ZG1CR18NI9TI |
ZGOOCR18NI10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
WCB |
|
閘板WEDGE |
ZG1CR18NI9TI |
ZGOOCR18NI10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
1Cr13 |
|
閥桿STEM |
1CR18NI9TI |
00cr18ni10 |
1CR18NI12MOTI |
OOCR17NI14MO |
1Cr13 |
|
填料PACKING |
PTFE紡織 |
PTFE紡織 |
PTFE紡織 |
PTFE紡織 |
石墨 GRAPHITE |
|
墊片GASKET |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304 GRAPHITE+304 |
|
壓蓋GLAND FLANGE |
ZG1CR18NI9TI |
ZG00CR18ni10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
WCB |
|
填料壓環 STUFFING RING |
1CR18NI9TI |
00CR18NI10 |
1Cr18NI12MOTI |
OOCR17NI14MO |
1Cr13 |
|
螺栓BOLT |
1cr17ni2 |
1CR17NI2 |
1Cr17NI2 |
1Cr17Ni2 |
35CrMoA |
|
螺母NUT |
1cr18ni9ti |
1CR18NI9TI |
1Cr18NI9ti |
1Cr18NI9ti |
45 |

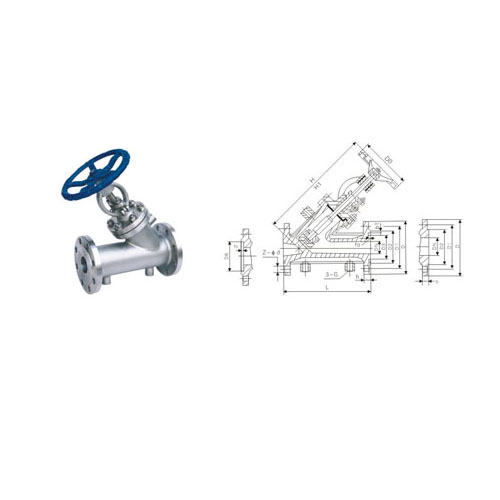

三、BJ45W直流式保溫截止閥主要外形尺寸及重量：
|
PN(MPa) |
DN(mm) |
尺寸 |
重量 |
|||||||||
|
L |
L1 |
H |
3-G |
D |
D1 |
D2 |
b |
Z-φd |
Do |
kg |
||
|
2.5 |
15 |
200 |
50 |
210 |
1-2 |
105 |
75 |
55 |
16 |
4--φ14 |
120 |
14 |
|
20 |
220 |
50 |
240 |
1-2 |
115 |
85 |
65 |
16 |
4--φ14 |
140 |
18 |
|
|
25 |
220 |
50 |
250 |
1-2 |
135 |
100 |
78 |
18 |
4--φ18 |
160 |
25 |
|
|
32 |
250 |
55 |
270 |
1-2 |
145 |
110 |
85 |
18 |
4--φ18 |
160 |
30 |
|
|
40 |
270 |
60 |
310 |
1-2 |
160 |
125 |
100 |
20 |
4--φ18 |
160 |
36 |
|
|
50 |
300 |
60 |
330 |
3-4 |
180 |
145 |
120 |
22 |
8-φ18 |
240 |
40 |
|
|
65 |
350 |
65 |
360 |
3-4 |
195 |
160 |
135 |
22 |
8-φ18 |
240 |
54 |
|
|
80 |
380 |
70 |
400 |
3-4 |
230 |
190 |
160 |
24 |
8-φ23 |
280 |
70 |
|
|
100 |
430 |
75 |
480 |
1 |
270 |
220 |
188 |
28 |
8-φ25 |
320 |
100 |
|
|
125 |
490 |
80 |
550 |
1 |
300 |
250 |
218 |
30 |
8-φ25 |
360 |
130 |
|
|
150 |
570 |
90 |
620 |
1 |
330 |
280 |
248 |
32 |
12-φ25 |
360 |
170 |
|
|
200 |
690 |
95 |
750 |
1 |
395 |
340 |
302 |
36 |
12-φ25 |
400 |
250 |
|
|
4 |
15 |
200 |
50 |
210 |
1-2 |
105 |
75 |
55 |
16 |
4--φ14 |
120 |
14 |
|
20 |
220 |
50 |
240 |
1-2 |
115 |
85 |
65 |
16 |
4--φ14 |
140 |
18 |
|
|
25 |
220 |
50 |
250 |
1-2 |
135 |
100 |
78 |
18 |
4--φ18 |
160 |
25 |
|
|
32 |
250 |
55 |
270 |
1-2 |
145 |
110 |
85 |
18 |
4--φ18 |
160 |
33 |
|
|
40 |
270 |
60 |
310 |
1-2 |
160 |
125 |
100 |
20 |
4--φ18 |
160 |
41 |
|
|
50 |
300 |
60 |
330 |
3-4 |
180 |
145 |
120 |
22 |
8-φ18 |
240 |
45 |
|
|
65 |
350 |
65 |
360 |
3-4 |
192 |
160 |
135 |
22 |
8-φ18 |
240 |
62 |
|
|
80 |
380 |
70 |
400 |
3-4 |
230 |
190 |
160 |
24 |
8-φ23 |
280 |
80 |
|
|
100 |
430 |
75 |
480 |
1 |
270 |
220 |
188 |
28 |
8-φ25 |
320 |
100 |
|
|
125 |
490 |
80 |
550 |
1 |
300 |
250 |
218 |
30 |
8-φ25 |
360 |
130 |
|
|
150 |
570 |
90 |
620 |
1 |
350 |
295 |
258 |
34 |
12-φ30 |
360 |
185 |
|
|
200 |
690 |
95 |
750 |
1 |
415 |
355 |
315 |
40 |
12-φ34 |
400 |
268 |
|
訂貨須知：
一、①BJ45W直流式保溫截止閥產品名稱與型號②BJ45W直流式保溫截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定BJ45W直流式保溫截止閥型號，請按BJ45W直流式保溫截止閥型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
