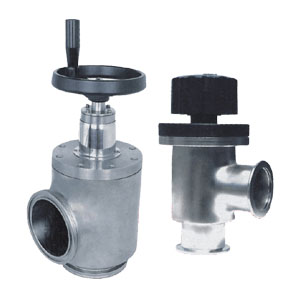

一、GD高真空擋板閥概述：
GD型高真空擋板閥 用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。
二、GD高真空擋板閥主要技術性能：
| 適用范圍：Applicability | 105～1.3×10-4Pa(軸封為橡膠) 105～1.3×10-5Pa(軸封為波紋管) |
| 閥門漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S.(軸封為橡膠) ≤1.3×10-5Pa.L/S.(軸封為波紋管) |
| 適用溫度：Applicable Temperature | -25～+80℃(丁腈橡膠) -30～+150℃(氟橡膠) |

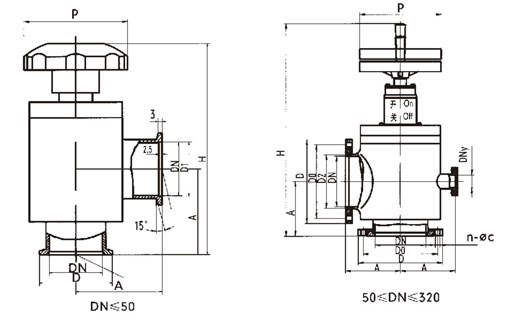

三、GD高真空擋板閥安裝尺寸：
快卸法蘭連接
|
Model
型號 |
DN
|
D1
|
D
|
A
|
H
|
P
|
法蘭標準
|
|
GD-J10(b)
|
10
|
12.2
|
30
|
40
|
124.5
|
60
|
GB4982
|
|
GD-J16(b)
|
16
|
17.2
|
30
|
40
|
124.5
|
60
|
|
|
GD-J25(b)
|
25
|
26.2
|
40
|
50
|
134.5
|
78
|
|
|
GD-J32(b)
|
32
|
34.2
|
55
|
58
|
153
|
78
|
|
|
GD-J40(b)
|
40
|
41.2
|
55
|
65
|
160.5
|
78
|
|
|
GD-J50(b)
|
50
|
52.2
|
75
|
70
|
203
|
78
|
活套法蘭連接
|
Model
型號 |
DN
|
D1
|
Do
|
D2
|
A
|
P
|
H
|
n-φc
|
Dny預抽口
|
法蘭標準
|
|
GD-J50
|
50
|
110
|
90
|
55
|
70
|
78
|
203
|
4-φ9
|
|
GB6070
|
|
GD-J63
|
63
|
130
|
110
|
68
|
88
|
160
|
380
|
4-φ9
|
|
|
|
GD-J80
|
80
|
145
|
125
|
85
|
98
|
160
|
400
|
8-φ9
|
|
|
|
GD-J100
|
100
|
165
|
145
|
105
|
108
|
160
|
420
|
8-φ9
|
|
|
|
GD-J(S)160
|
160
|
225
|
200
|
165
|
158
|
160
|
575
|
8-φ11
|
DN40 GB4982
|
|
|
GD-J(S)200
|
200
|
285
|
260
|
208
|
200
|
160
|
655
|
12-φ11
|
DN50 GB6070
|
|
|
GD-J(S)250
|
250
|
335
|
310
|
258
|
208
|
250
|
690
|
12-φ11
|
DN63 GB6070
|
|
|
GD-J(S)320
|
320
|
425
|
395
|
328
|
250
|
250
|
785
|
12-φ14
|
DN80 GB6070
|
|
|
GD-J(S)150
|
150
|
220
|
195
|
156
|
158
|
160
|
575
|
8-φ12
|
DN40 GB4982
|
JB919
|
|
GD-J(S)300
|
300
|
380
|
350
|
308
|
250
|
250
|
785
|
8-φ14
|
DN80 GB6070
|
JB919
|
訂貨須知：
一、①GD高真空擋板閥產品名稱與型號②GD高真空擋板閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定GD高真空擋板閥型號，請按GD高真空擋板閥型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
